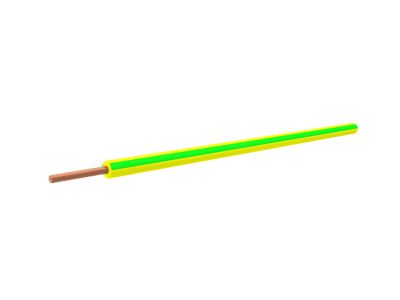

Przewód instalacyjny H07V-U (DY) 2,5 450/750V, żółto-zielony KRĄŻEK | G-106311 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-U (DY) o przekroju 2,5 mm² to fundament profesjonalnych instalacji elektroenergetycznych. Wyprodukowany przez renomowaną markę TF-Kable, charakteryzuje się miedzianą żyłą jednodrutową (U), która gwarantuje doskonałą przewodność elektryczną oraz wysoką sztywność mechaniczną, niezbędną przy precyzyjnym układaniu w trasach kablowych. Izolacja wykonana z polwinitu (V) zapewnia skuteczną ochronę przed przebiciami oraz czynnikami zewnętrznymi, pracując stabilnie pod napięciem znamionowym 450/750V. Żółto-zielona kolorystyka izolacji jednoznacznie identyfikuje przewód jako ochronny (PE), co jest kluczowe dla bezpieczeństwa każdej sieci elektrycznej.

• Przekrój znamionowy 2,5 mm²: Pozwala na bezpieczne i stabilne przesyłanie energii w obwodach o większym obciążeniu, minimalizując spadki napięcia.
• Napięcie znamionowe 450/750V: Umożliwia szerokie zastosowanie w instalacjach niskiego napięcia, zarówno domowych, jak i przemysłowych.
• Żyła miedziana jednodrutowa: Zapewnia optymalne parametry rezystancji i ułatwia montaż w zaciskach śrubowych oraz sprężynowych.
• Izolacja PVC: Wytrzymała powłoka polwinitowa chroni przed uszkodzeniami mechanicznymi i jest odporna na starzenie.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystyczną normą zharmonizowaną (H), co potwierdza jego wysoką jakość i dopuszczenie do obrotu na całym rynku europejskim. Oznaczenie H07V-U precyzyjnie definiuje konstrukcję przewodu: od napięcia znamionowego (07), przez rodzaj izolacji (V), aż po strukturę żyły (U). Przewód spełnia wymagania bezpieczeństwa pożarowego oraz technicznego, co jest niezbędne przy odbiorach instalacji przez nadzór budowlany i energetyczny.

Zastosowanie

Przewód H07V-U (DY) 2,5 mm² znajduje szerokie zastosowanie w nowoczesnym budownictwie i przemyśle. Jest dedykowany do:

• Układania na stałe w rurach instalacyjnych (peszlach) montowanych podtynkowo lub natynkowo.
• Wykonywania połączeń wewnątrz urządzeń elektrycznych, rozdzielnic oraz szaf sterowniczych.
• Budowy obwodów sygnalizacyjnych, kontrolnych oraz zasilających gniazda wtykowe z uziemieniem.
• Zastosowań w suchych pomieszczeniach, gdzie wymagana jest wysoka niezawodność połączeń ochronnych.

Wskazówki Montażowe

Podczas instalacji przewodu H07V-U należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury miedzianego drutu. Zaleca się stosowanie odpowiednich narzędzi do zdejmowania izolacji, które nie nacinają żyły przewodzącej. W przypadku montażu w rozdzielnicach, należy dbać o odpowiedni moment dokręcania zacisków, co zapobiega przegrzewaniu się punktów styku. Przewód w kolorze żółto-zielonym musi być wykorzystywany wyłącznie jako przewód ochronny lub wyrównawczy, zgodnie z obowiązującymi przepisami SEP i normą PN-HD 60364.

FAQ

• Czy ten przewód można kłaść bezpośrednio pod tynkiem? Nie, przewody typu DY (H07V-U) powinny być układane w rurach instalacyjnych lub korytkach, które zapewniają im dodatkową ochronę mechaniczną.
• Jaka jest różnica między H07V-U a H07V-K? H07V-U posiada żyłę jednodrutową (sztywną), natomiast H07V-K to tzw. linka (żyła wielodrutowa giętka), wymagająca stosowania tulejek zaciskowych.
• Czy produkt jest sprzedawany w krążkach? Tak, przewód dostarczany jest w wygodnych krążkach, co ułatwia transport i odwijanie materiału na placu budowy.
