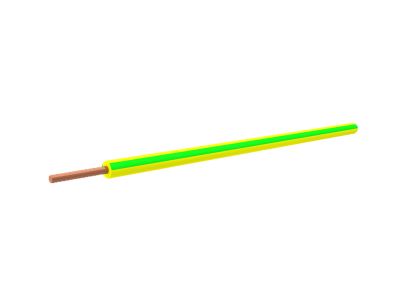

Przewód instalacyjny H07V-U (DY) 1,5 450/750V, żółto-zielony KRĄŻEK | G-106296 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-U (DY) o przekroju 1,5 mm² to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną markę TF-Kable. Produkt charakteryzuje się miedzianą żyłą jednodrutową (U), która gwarantuje doskonałą przewodność elektryczną oraz sztywność ułatwiającą formowanie w rozdzielnicach. Izolacja wykonana z polwinitu (V) zapewnia wysoką odporność na przebicia oraz czynniki mechaniczne, pracując stabilnie przy napięciu znamionowym 450/750V. Żółto-zielona kolorystyka izolacji jednoznacznie identyfikuje przewód jako ochronny (PE), co jest kluczowe dla bezpieczeństwa każdej instalacji elektrycznej.

• Przekrój znamionowy: 1,5 mm² pozwala na bezpieczne prowadzenie obwodów oświetleniowych oraz sterowniczych.
• Napięcie znamionowe: 450/750V umożliwia stosowanie w szerokim spektrum instalacji niskiego napięcia.
• Konstrukcja żyły: Jednodrutowa miedź klasy 1 zapewnia optymalny styk w zaciskach śrubowych i sprężynowych.
• Izolacja PVC: Specjalnie dobrany polwinit jest odporny na starzenie i ułatwia zdejmowanie izolacji podczas prac montażowych.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co oznacza pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H07V-U precyzyjnie definiuje parametry techniczne: H – norma zharmonizowana, 07 – napięcie 450/750V, V – izolacja polwinitowa, U – żyła miedziana jednodrutowa. Produkt spełnia rygorystyczne wymagania dotyczące palności oraz bezpieczeństwa użytkowania w budownictwie mieszkaniowym i przemysłowym.

Zastosowanie

Przewód DY 1,5 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest dedykowany do:

• Układania na stałe w rurach instalacyjnych (peszlach) montowanych pod tynkiem lub na tynku.
• Wykonywania połączeń wewnątrz urządzeń elektrycznych, szaf sterowniczych i rozdzielnic.
• Budowy obwodów sygnalizacyjnych, kontrolnych oraz oświetleniowych.
• Zapewnienia ochrony przeciwporażeniowej jako przewód ochronny (PE) w instalacjach odbiorczych.

Wskazówki Montażowe

Podczas montażu przewodu H07V-U należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury miedzianej żyły. Zaleca się stosowanie odpowiednich narzędzi do zdejmowania izolacji, które nie nacinają miedzi, co mogłoby prowadzić do osłabienia mechanicznego przewodu. W przypadku montażu w rozdzielnicach, sztywność żyły jednodrutowej pozwala na estetyczne i trwałe ułożenie tras kablowych. Należy pamiętać, że przewody te są przeznaczone do pracy w miejscach suchych, a ich układanie w rurach chroni je przed bezpośrednim wpływem czynników zewnętrznych.

FAQ

• Czy przewód H07V-U 1,5 można stosować bezpośrednio w tynku? Nie, przewody typu DY (H07V-U) powinny być układane w rurach instalacyjnych lub korytkach, które zapewniają im odpowiednią ochronę mechaniczną.
• Jaka jest różnica między H07V-U a H07V-K? H07V-U posiada żyłę jednodrutową (sztywną), natomiast H07V-K posiada żyłę wielodrutową (giętką, tzw. linkę). Wybór zależy od specyfiki montażu i wymaganej elastyczności.
• Czy kolor żółto-zielony może być użyty jako przewód fazowy? Absolutnie nie. Zgodnie z normami SEP i międzynarodowymi standardami, kolor żółto-zielony jest zarezerwowany wyłącznie dla przewodu ochronnego (PE).
