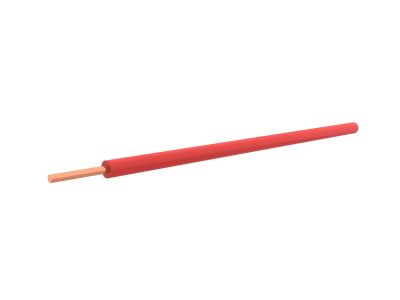

Przewód instalacyjny H07V-U (DY) 1,5 450/750V, czerwony KRĄŻEK | G-106299 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-U (DY) o przekroju 1,5 mm² to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną markę TF-Kable. Produkt charakteryzuje się miedzianą żyłą jednodrutową (U), która gwarantuje doskonałą przewodność elektryczną oraz wysoką sztywność mechaniczną, niezbędną przy precyzyjnym układaniu w trasach kablowych. Izolacja wykonana z polwinitu (V) zapewnia skuteczną ochronę przed przebiciami oraz czynnikami zewnętrznymi, pracując przy napięciu znamionowym 450/750V. Czerwony kolor powłoki pozwala na jednoznaczną identyfikację obwodów, co jest kluczowe w zaawansowanych systemach sterowania i sygnalizacji.

• Przekrój znamionowy: 1,5 mm² umożliwia bezpieczne prowadzenie prądów w obwodach kontrolnych i oświetleniowych.
• Napięcie znamionowe: 450/750V pozwala na szerokie zastosowanie w instalacjach niskiego napięcia.
• Konstrukcja żyły: Jednodrutowa miedź (klasa 1) zapewnia stabilność połączeń w zaciskach śrubowych i sprężynowych.
• Izolacja PVC: Odporna na starzenie i uszkodzenia mechaniczne podczas przeciągania przez peszle.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co potwierdza jego dopuszczenie do stosowania na terenie całej Unii Europejskiej bez konieczności dodatkowych certyfikacji krajowych. Spełnienie rygorystycznych norm jakościowych przez TF-Kable gwarantuje, że produkt zachowuje swoje parametry dielektryczne i mechaniczne przez cały okres eksploatacji. Oznaczenie H07V-U precyzyjnie definiuje typ przewodu, ułatwiając projektantom i inspektorom nadzoru weryfikację zgodności z dokumentacją techniczną obiektu.

Zastosowanie

Przewód H07V-U (DY) 1,5 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest dedykowany przede wszystkim do:

• Budowy obwodów sygnalizacyjnych, kontrolnych i sterowniczych w szafach rozdzielczych.
• Układania na stałe w rurach instalacyjnych (peszlach) montowanych podtynkowo lub natynkowo.
• Okablowania wewnętrznego w urządzeniach elektrycznych i oprawach oświetleniowych.
• Systemów automatyki budynkowej, gdzie wymagana jest trwała i niezawodna magistrala sygnałowa.

Wskazówki Montażowe

Podczas montażu przewodu H07V-U należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury miedzianej żyły. Przewód przeznaczony jest do układania na stałe – w przypadku montażu w rurach instalacyjnych zaleca się stosowanie odpowiednich akcesoriów ułatwiających przeciąganie, co minimalizuje ryzyko przetarcia izolacji polwinitowej. W szafach sterowniczych zaleca się stosowanie odpowiednich tulejek zaciskowych lub bezpośrednie mocowanie w zaciskach windowych, dbając o właściwy moment dokręcania, co zapobiega przegrzewaniu się punktów styku.

FAQ

1. Czy przewód H07V-U można stosować bezpośrednio w tynku?
Nie, przewody typu DY (H07V-U) powinny być układane w rurach instalacyjnych, korytach kablowych lub wewnątrz urządzeń. Nie są przeznaczone do bezpośredniego zalewania betonem lub tynkiem bez osłony.

2. Co oznacza czerwony kolor izolacji?
W instalacjach sterowniczych i sygnalizacyjnych kolor czerwony często oznacza obwody prądu przemiennego (AC) lub specyficzne linie sygnałowe, co ułatwia późniejszą konserwację i serwisowanie instalacji.

3. Jaka jest różnica między H07V-U a H07V-K?
H07V-U posiada żyłę jednodrutową (sztywną), natomiast H07V-K posiada żyłę wielodrutową (linkę, giętką). Wybór zależy od specyfiki montażu – H07V-U jest idealny do układania na stałe w rurach.
