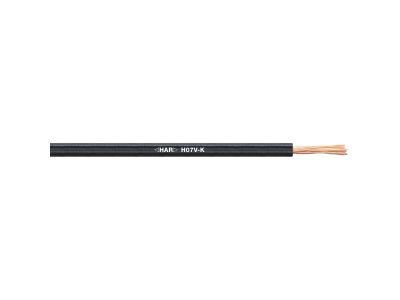

Przewód instalacyjny H07V-K (LGY) H07V-K 1X1,5 PK BĘBEN | 4520081 Lapp Kabel

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K 1x1,5 (symbol 4520081) na bębnie pakowany jest przeznaczony do układania na stałe w instalacjach elektrycznych. Spełnia wymagania normy zharmonizowanej H07V-K o napięciu znamionowym 300/500V. Żyła miedziana wielodrutowa (K) zapewnia giętkość i łatwość montażu, natomiast izolacja polwinitowa (V) gwarantuje odporność na warunki środowiskowe.

• Napięcie znamionowe 300/500V: Przeznaczony do instalacji niskonapięciowych, zgodnych z wymaganiami bezpieczeństwa.
• Żyła miedziana wielodrutowa (K): Umożliwia elastyczne układanie w miejscach o ograniczonej przestrzeni, redukując ryzyko uszkodzeń mechanicznych podczas montażu.
• Izolacja polwinitowa (V): Odporna na działanie czynników chemicznych i mechanicznych, zapewnia długotrwałą ochronę przewodu.
• Przeznaczenie do instalacji stałych: Idealny do okablowania tablic rozdzielczych, szaf sterowniczych oraz układania w rurkach instalacyjnych.
• Dostępny na bębnie: Ułatwia transport i odwijanie przewodu w odpowiedniej długości, minimalizując straty i ułatwiając organizację pracy.

Zgodność z Normami

Przewód H07V-K 1x1,5 mm² spełnia wymagania normy zharmonizowanej PN-EN 50525-2-31 (H07V-K) oraz posiada oznakowanie CE. Został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla instalacji elektrycznych.

Zastosowanie

Przewód instalacyjny H07V-K 1x1,5 (symbol 4520081) znajduje zastosowanie w instalacjach elektrycznych wymagających trwałego i niezawodnego okablowania.

• Okablowanie wewnętrznych obwodów sterowniczych w szafach rozdzielczych i sterowniczych.
• Instalacje stałe w rurkach instalacyjnych, zarówno wtynkowych, jak i natynkowych.
• Układanie w miejscach suchych, zgodnie z wymaganiami normy (np. pomieszczenia biurowe, przemysłowe).
• Połączenia wewnątrz urządzeń elektroenergetycznych, gdzie wymagana jest giętkość i odporność na warunki środowiskowe.

Wskazówki Montażowe

Montaż przewodu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze instalacji. Przewód układać zgodnie z zasadami sztuki instalacyjnej, z zachowaniem odpowiedniego promienia gięcia. Unikać uszkodzeń izolacji, szczególnie podczas wciągania przewodu w rurki instalacyjne. Po ułożeniu należy przeprowadzić badanie ciągłości żył i rezystancji izolacji zgodnie z obowiązującymi przepisami.

FAQ

• Jaka jest maksymalna temperatura pracy przewodu H07V-K 1x1,5? Maksymalna temperatura pracy żyły wynosi 70°C w warunkach normalnych, natomiast nie powinna być przekraczana 160°C w przypadku zwarcia (zgodnie z normą PN-EN 50525-2-31).
• Czy przewód może być układany na zewnątrz? Przewód H07V-K 1x1,5 jest przeznaczony do stosowania w pomieszczeniach suchych. Do instalacji zewnętrznych należy stosować odpowiednie typy przewodów odporne na działanie czynników atmosferycznych.
• Jakie jest maksymalne obciążenie prądowe dla żyły 1,5 mm²? Maksymalne obciążenie prądowe zależy od sposobu ułożenia i temperatury otoczenia. Dla typowych warunków w rurkach instalacyjnych wynosi około 17,5 A (wg tabel obciążalności prądowej normy PN-HD 60364-5-52).
