Przewód instalacyjny H07V-K (LGY) 70 450/750V, żółto-zielony BĘBEN | G-106110 TF Kable

Opis i Kluczowe Cechy

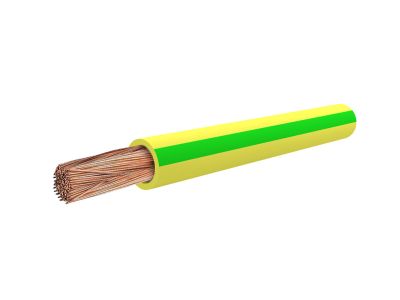

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 70 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach zasilania i sterowania. Produkt charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej klasy 5, co znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach szaf sterowniczych oraz korytek instalacyjnych. Izolacja wykonana z polwinitu (PVC) w kolorze żółto-zielonym jednoznacznie identyfikuje przewód jako ochronny (PE), co jest kluczowe dla zachowania standardów bezpieczeństwa w instalacjach elektrycznych.

• Napięcie znamionowe: Przewód pracuje przy napięciu 450/750V, co pozwala na jego bezpieczne stosowanie w większości instalacji niskiego napięcia.
• Konstrukcja H07V-K: Oznaczenie zgodne z normą zharmonizowaną (H), wskazujące na napięcie 450/750V (07), izolację polwinitową (V) oraz giętką strukturę żyły (K).
• Wysoka elastyczność: Dzięki zastosowaniu miedzi wielodrutowej, przewód jest odporny na wielokrotne zginanie, co minimalizuje ryzyko uszkodzenia mechanicznego podczas układania.
• Odporność termiczna: Izolacja PVC zapewnia stabilną pracę w standardowych temperaturach roboczych spotykanych w przemyśle i budownictwie.

Zgodność z Normami

Przewód H07V-K (LGY) 70 mm² produkowany przez TF-Kable spełnia rygorystyczne wymagania norm zharmonizowanych, co gwarantuje pełną kompatybilność z europejskimi systemami elektroenergetycznymi. Produkt jest zgodny z dyrektywami niskonapięciowymi, a jego parametry techniczne są regularnie weryfikowane pod kątem czystości miedzi oraz grubości izolacji. Zastosowanie standardu H07V-K ułatwia projektowanie instalacji eksportowych, zapewniając uznawalność dokumentacji technicznej na rynkach zagranicznych.

Zastosowanie

Dzięki swojej charakterystyce, przewód LGY 70 mm² znajduje szerokie zastosowanie w sektorze przemysłowym oraz budowlanym. Jest idealnym rozwiązaniem do:

• Wykonywania połączeń wyrównawczych i ochronnych w rozdzielnicach głównych.
• Okablowania wewnętrznego urządzeń elektrycznych i aparatury sterowniczej.
• Układania na stałe w rurach instalacyjnych zamontowanych na tynku lub pod tynkiem.
• Instalacji w zamkniętych korytkach kablowych, gdzie wymagana jest wysoka obciążalność prądowa.
• Systemów oświetleniowych oraz obwodów sygnalizacyjnych o napięciu roboczym do 1000 V prądu zmiennego (AC).

Ważne: Przewodu nie należy układać bezpośrednio w rynnach, drabinkach ani otwartych korytarzach kablowych bez dodatkowej osłony mechanicznej.

Wskazówki Montażowe

Podczas montażu przewodu o przekroju 70 mm² należy zwrócić szczególną uwagę na odpowiedni dobór końcówek kablowych (tulejkowych lub oczkowych), które muszą być zaprasowane przy użyciu profesjonalnych prasek dedykowanych do żył giętkich. Ze względu na duży przekrój, należy zachować zalecany promień gięcia, aby nie doprowadzić do osłabienia struktury izolacji. W przypadku montażu w rurach instalacyjnych, należy upewnić się, że średnica rury pozwala na swobodne odprowadzanie ciepła generowanego przez przepływający prąd o dużym natężeniu.

FAQ

• Czy przewód może być stosowany na zewnątrz? Przewód H07V-K przeznaczony jest głównie do układania wewnątrz budynków lub w osłonach. Bezpośrednia ekspozycja na promieniowanie UV i warunki atmosferyczne nie jest zalecana bez dodatkowego zabezpieczenia.
• Jaki jest maksymalny prąd roboczy dla przekroju 70 mm²? Obciążalność prądowa zależy od sposobu ułożenia i temperatury otoczenia. Należy każdorazowo sprawdzić tabele obciążalności zgodne z normą PN-HD 60364-5-52.
• Czy kolor żółto-zielony może być użyty jako fazowy? Absolutnie nie. Zgodnie z normami bezpieczeństwa, kolor żółto-zielony jest zarezerwowany wyłącznie dla przewodów ochronnych i wyrównawczych.
