Przewód instalacyjny H07V-K (LGY) 6,0 450/750V żółto-zielony BĘBEN | G-102966-B TF Kable

Opis i Kluczowe Cechy

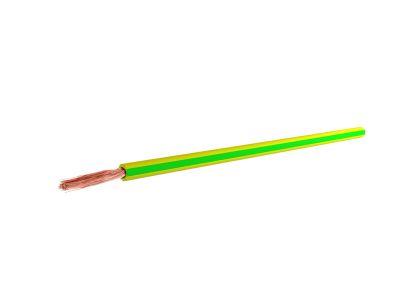

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 6,0 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach zasilania i sterowania. Produkt charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej klasy 5, co znacząco ułatwia prowadzenie przewodu w ciasnych przestrzeniach rozdzielnic oraz korytkach instalacyjnych. Izolacja wykonana z polwinitu (PVC) w kolorze żółto-zielonym jednoznacznie identyfikuje przewód jako ochronny (PE), co jest kluczowe dla bezpieczeństwa każdej instalacji elektrycznej.

• Napięcie znamionowe: Przystosowany do pracy pod napięciem 450/750V, co pozwala na szerokie spektrum zastosowań w budownictwie mieszkaniowym i przemysłowym.
• Giętkość konstrukcji: Oznaczenie 'K' gwarantuje wysoką elastyczność, minimalizując ryzyko uszkodzenia żyły podczas wielokrotnego zginania.
• Wysoka przewodność: Zastosowanie czystej miedzi zapewnia niską rezystancję i stabilne parametry pracy pod obciążeniem.
• Opakowanie: Dostarczany na bębnie, co ułatwia odwijanie i zapobiega splątaniu przewodu podczas prac montażowych na dużą skalę.

Zgodność z Normami

Przewód został wyprodukowany przez renomowaną firmę TF-Kable zgodnie z normą zharmonizowaną (H), co potwierdza jego najwyższą jakość i dopuszczenie do obrotu na rynkach całej Unii Europejskiej. Spełnia rygorystyczne wymagania dotyczące izolacji polwinitowej (V) oraz konstrukcji żyły miedzianej. Produkt jest dedykowany do pracy w instalacjach, gdzie wymagane jest napięcie robocze do 1000 V prądu zmiennego (AC) lub do 750 V prądu stałego (DC) w stosunku do ziemi, pod warunkiem montażu wewnątrz urządzeń lub w oprawach oświetleniowych.

Zastosowanie

Przewód H07V-K 6,0 mm² znajduje szerokie zastosowanie w nowoczesnej elektrotechnice. Jest idealnym rozwiązaniem do:

• Wykonywania połączeń wyrównawczych i ochronnych w rozdzielnicach niskiego napięcia.
• Okablowania wewnętrznego w szafach sterowniczych i automatyki przemysłowej.
• Układania na stałe w rurach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Zastosowań w obwodach sygnalizacyjnych i kontrolnych, gdzie wymagana jest większa obciążalność prądowa.
• Montażu w zamkniętych korytkach kablowych oraz wewnątrz urządzeń elektrycznych i oświetleniowych.

Ważna uwaga: Przewodu nie należy układać bezpośrednio w rynnach, drabinkach lub otwartych korytarzach kablowych bez dodatkowej osłony.

Wskazówki Montażowe

Podczas instalacji przewodu LGY 6,0 mm² należy zwrócić uwagę na odpowiedni dobór końcówek tulejkowych. Ze względu na wielodrutową strukturę żyły (klasa 5), zaleca się stosowanie prasek i tulejek izolowanych, co zapobiega rozwarstwianiu się drucików miedzianych i gwarantuje pewny styk elektryczny w zaciskach aparatury. Należy przestrzegać dopuszczalnych promieni gięcia, aby nie uszkodzić struktury izolacji polwinitowej. W przypadku montażu w rurach instalacyjnych, należy upewnić się, że stopień wypełnienia rury pozwala na swobodne odprowadzanie ciepła.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewód H07V-K jest przeznaczony głównie do zastosowań wewnętrznych. W przypadku instalacji zewnętrznych musi być prowadzony w odpowiednich rurach osłonowych odpornych na promieniowanie UV.
• Jaki jest maksymalny prąd obciążenia dla przekroju 6,0 mm²? Dopuszczalna obciążalność zależy od sposobu ułożenia i temperatury otoczenia, jednak przekrój 6,0 mm² pozwala na bezpieczne przesyłanie znacznie większych mocy niż standardowe przewody 2,5 mm², co czyni go idealnym do głównych szyn uziemiających.
• Co oznacza skrót LGY? Jest to polskie oznaczenie odpowiadające normie zharmonizowanej H07V-K, wskazujące na przewód jednożyłowy, giętki o izolacji polwinitowej.
