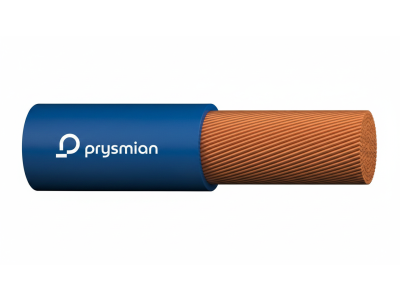

Przewód instalacyjny H07V-K (LGY) 50 450/750V, niebieski BĘBEN | 20210177 Prysmian

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 50 mm² to wysokiej klasy rozwiązanie od renomowanego producenta Prysmian, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Charakteryzuje się on napięciem znamionowym 450/750V, co pozwala na bezpieczną pracę w szerokim spektrum instalacji niskiego napięcia. Kluczowym atutem produktu jest jego elastyczność, wynikająca z zastosowania wielodrutowej żyły miedzianej klasy 5. Taka konstrukcja znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach, co jest nieocenione przy prefabrykacji rozdzielnic i szaf sterowniczych.

• Przekrój 50 mm²: Pozwala na przewodzenie prądów o dużym natężeniu przy zachowaniu optymalnych parametrów cieplnych.
• Izolacja PVC: Wysokiej jakości polichlorek winylu w kolorze niebieskim zapewnia doskonałe właściwości dielektryczne oraz ułatwia identyfikację torów neutralnych (N) w instalacjach trójfazowych.
• Elastyczność klasy 5: Umożliwia wielokrotne zginanie bez ryzyka uszkodzenia struktury żyły, co przyspiesza prace montażowe.
• Opakowanie typu bęben: Gwarantuje wygodę podczas odwijania i minimalizuje ryzyko splątania przewodu na placu budowy lub w warsztacie.

Zgodność z Normami

Przewód H07V-K (LGY) 50 produkowany przez Prysmian spełnia rygorystyczne normy europejskie i krajowe, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Oznaczenie H07V-K jest zgodne z normą zharmonizowaną (HAR), co gwarantuje powtarzalność parametrów technicznych niezależnie od partii produkcyjnej. Produkt jest zgodny z dyrektywą niskonapięciową LVD oraz spełnia wymagania dotyczące bezpieczeństwa pożarowego w zakresie nierozprzestrzeniania płomienia na pojedynczym przewodzie.

Zastosowanie

Przewód LGY 50 mm² znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest dedykowany do:

• Okablowania wewnętrznego: Idealny do połączeń wewnątrz szaf rozdzielczych, skrzynek bezpiecznikowych oraz pulpitów sterowniczych.
• Instalacji stałych: Przeznaczony do układania w rurkach elektroinstalacyjnych (peszlach) montowanych pod tynkiem lub na tynku.
• Kanałów instalacyjnych: Może być bezpiecznie prowadzony w zamkniętych korytach i kanałach instalacyjnych w suchych pomieszczeniach.
• Urządzeń gospodarstwa domowego: Stosowany jako element zasilający w urządzeniach o dużym poborze mocy, gdzie wymagana jest elastyczność połączeń.

Ważne: Bezpośrednie układanie przewodu w torach kablowych bez dodatkowej osłony jest niedozwolone.

Wskazówki Montażowe

Podczas instalacji przewodu H07V-K 50 mm² należy przestrzegać dobrych praktyk inżynierskich:

• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie osłabić struktury izolacji PVC.
• Zakończenie żył: Ze względu na wielodrutową strukturę żyły (linka), końcówki przewodu muszą być bezwzględnie zakończone tulejkami kablowymi przed montażem w zaciskach śrubowych. Zapobiega to przecinaniu pojedynczych drucików przez śrubę i gwarantuje stabilny styk elektryczny.
• Środowisko pracy: Przewód jest przeznaczony do pracy w pomieszczeniach suchych. Należy unikać narażenia na bezpośrednie działanie promieni UV oraz wilgoci, jeśli nie jest on umieszczony w odpowiedniej rurze osłonowej.
• Moment dokręcania: W przypadku montażu w aparatach modułowych, należy stosować moment dokręcania zgodny ze specyfikacją producenta osprzętu.

FAQ

Czy przewód LGY 50 można kłaść bezpośrednio w ziemi?
Nie, przewody typu H07V-K (LGY) nie posiadają wzmocnionej powłoki zewnętrznej i nie są odporne na warunki panujące w gruncie. Do ziemi należy stosować kable typu YKY lub YAKY.

Co oznacza kolor niebieski izolacji?
W instalacjach elektrycznych kolor niebieski jest zarezerwowany dla przewodu neutralnego (N). Użycie tego koloru ułatwia późniejszą konserwację i diagnostykę układu.

Czy ten przewód nadaje się do zasilania silników?
Tak, dzięki swojej elastyczności świetnie sprawdza się w połączeniach silnikowych wewnątrz szaf sterowniczych, gdzie występują drgania i ograniczona przestrzeń montażowa.
