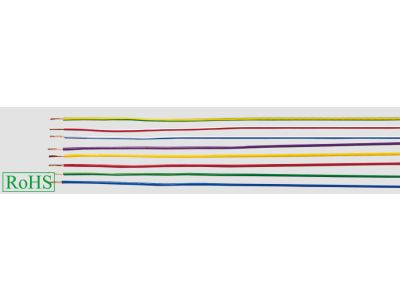

Przewód instalacyjny H07V-K (LGY) 4,0 450/750V niebieski /100m/ KRĄŻEK | 29163 Helukabel

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 4,0 mm² to wysokiej klasy rozwiązanie od renomowanego producenta Helukabel, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Jest to jednożyłowy przewód giętki (linka), który dzięki swojej konstrukcji zapewnia wyjątkową łatwość układania nawet w trudno dostępnych miejscach. Izolacja wykonana ze specjalnego polichlorku winylu (PVC) gwarantuje doskonałe właściwości dielektryczne oraz odporność mechaniczną. Przekrój 4,0 mm² pozwala na bezpieczne przesyłanie większych prądów roboczych, co czyni go idealnym wyborem do zasilania odbiorników o średniej mocy oraz do mostkowania w rozdzielnicach. Niebieski kolor izolacji jednoznacznie identyfikuje przewód jako neutralny (N) w instalacjach prądu przemiennego, co znacząco ułatwia montaż i późniejszą konserwację układu.

Zgodność z Normami

Produkt został wykonany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Przewód spełnia wymagania norm:

• DIN VDE 0285-525-2-31 / DIN EN 50525-2-31 – określających standardy dla przewodów jednożyłowych bez powłoki do układania na stałe.
• IEC 60227-3 – międzynarodowej normy dotyczącej przewodów o izolacji z polichlorku winylu na napięcie znamionowe do 450/750 V.
• Napięcie znamionowe wynosi 450/750 V, jednak dopuszczalne napięcie robocze przy instalacjach chronionych wynosi do 1000 V prądu zmiennego (AC) lub do 750 V prądu stałego (DC) w stosunku do ziemi.

Zastosowanie

Przewód H07V-K 4,0 mm² znajduje szerokie zastosowanie w nowoczesnej elektrotechnice i automatyce. Jest dedykowany do:

• Okablowania szaf sterowniczych, rozdzielnic elektrycznych oraz pulpitów sterowniczych.
• Montażu wewnątrz urządzeń elektrycznych i opraw oświetleniowych.
• Układania w rurach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Instalacji w zamkniętych korytkach kablowych i kanałach instalacyjnych.

Ważna uwaga eksploatacyjna: Przewodów tych nie należy układać bezpośrednio w otwartych rynnach, na drabinkach kablowych ani w korytarzach kablowych bez dodatkowej osłony mechanicznej.

Wskazówki Montażowe

Podczas prac instalacyjnych z przewodem LGY 4,0 mm² należy zwrócić uwagę na następujące aspekty techniczne:

• Zakończenie żyły: Ze względu na wielodrutową strukturę żyły (klasa 5), końcówki przewodu muszą być zakończone tulejkami kablowymi (izolowanymi lub nieizolowanymi) przed wpięciem do zacisków śrubowych lub sprężynowych. Zapobiega to rozwarstwianiu się drucików i gwarantuje stabilny styk elektryczny.
• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzi oraz izolacji PVC.
• Temperatura pracy: Przewód zachowuje swoje parametry w szerokim zakresie temperatur, jednak należy unikać przekraczania dopuszczalnej temperatury żyły podczas pracy ciągłej.

FAQ

• Czy ten przewód nadaje się do instalacji zewnętrznych? Przewód H07V-K jest przeznaczony do pracy wewnątrz budynków lub w osłonach. Nie powinien być wystawiany na bezpośrednie działanie promieniowania UV oraz czynników atmosferycznych bez odpowiedniego zabezpieczenia.
• Jaki jest maksymalny prąd dla przekroju 4,0 mm²? Obciążalność prądowa zależy od sposobu ułożenia przewodu oraz temperatury otoczenia. Zgodnie z normami, dla przekroju 4,0 mm² w typowych warunkach, dopuszczalny prąd jest znacznie wyższy niż dla standardowych obwodów gniazdowych, co pozwala na zasilanie wymagających urządzeń.
• Czy kolor niebieski jest obowiązkowy? W instalacjach niskiego napięcia kolor niebieski jest zarezerwowany dla przewodu neutralnego (N). Użycie go do innych celów może prowadzić do błędów w identyfikacji faz i zagrożenia porażeniem.
