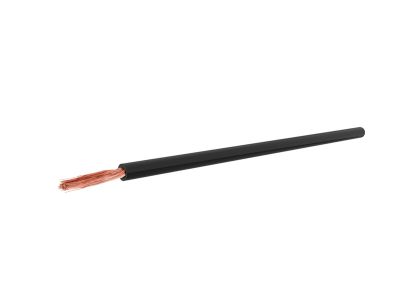

Przewód instalacyjny H07V-K (LGY) 4,0 450/750V czarny KRĄŻEK | G-102961 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 4,0 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach zasilania i sterowania. Produkt charakteryzuje się napięciem znamionowym 450/750V, co pozwala na bezpieczną pracę w standardowych sieciach niskiego napięcia. Konstrukcja oparta na normie zharmonizowanej (H) gwarantuje pełną kompatybilność z europejskimi standardami technicznymi.

• Żyła miedziana wielodrutowa (K): Wykonanie w klasie 5 giętkości znacząco ułatwia prowadzenie przewodu w ciasnych przestrzeniach, korytach grzebieniowych oraz przy podłączaniu aparatury modułowej.
• Izolacja polwinitowa (V): Zastosowanie specjalistycznej mieszanki PVC zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne podczas przeciągania w rurach instalacyjnych.
• Przekrój 4,0 mm²: Pozwala na stabilne przesyłanie energii przy większych obciążeniach prądowych, minimalizując spadki napięcia w instalacji.
• Kolor czarny: Standardowe oznaczenie ułatwiające identyfikację faz lub obwodów w rozbudowanych systemach automatyki.

Zgodność z Normami

Przewód H07V-K (LGY) został wyprodukowany przez renomowaną firmę TF-Kable zgodnie z rygorystycznymi normami zharmonizowanymi. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe 450/750V (07), izolację polwinitową (V) oraz giętką strukturę żyły (K). Produkt spełnia wymogi bezpieczeństwa niezbędne do stosowania w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym, co potwierdzają odpowiednie certyfikaty zgodności.

Zastosowanie

Dzięki swojej elastyczności i wytrzymałości, przewód LGY 4,0 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej:

• Prefabrykacja rozdzielnic: Idealny do wykonywania połączeń wewnątrz szaf sterowniczych i rozdzielczych, gdzie wymagany jest mały promień gięcia.
• Instalacje podtynkowe i natynkowe: Przeznaczony do układania na stałe w rurach instalacyjnych (peszlach) oraz zamkniętych korytkach kablowych.
• Systemy oświetleniowe i sterownicze: Możliwość pracy przy napięciu roboczym do 1000 V prądu zmiennego (AC) lub do 750 V prądu stałego (DC) w stosunku do ziemi wewnątrz urządzeń.
• Automatyka przemysłowa: Wykorzystywany w obwodach sygnalizacyjnych i kontrolnych maszyn.

Ważne: Przewodu nie należy układać bezpośrednio w rynnach, drabinkach lub otwartych korytarzach kablowych bez dodatkowej osłony.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 4,0 mm² należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Zakończenie żyły: Ze względu na wielodrutową strukturę żyły (linka), końcówki przewodu muszą być bezwzględnie zakończone tulejkami zaciskowymi. Zapobiega to przecinaniu pojedynczych drucików przez śruby zaciskowe i gwarantuje poprawny styk elektryczny.
• Moment dokręcania: Należy przestrzegać momentów dokręcania określonych przez producentów aparatury modułowej, aby uniknąć przegrzewania się punktów styku.
• Promień gięcia: Należy unikać zbyt ostrych załamań, które mogłyby uszkodzić strukturę izolacji PVC.
• Temperatura pracy: Przewód jest przeznaczony do pracy w standardowych warunkach temperaturowych; należy unikać bezpośredniego kontaktu z elementami o wysokiej emisji ciepła.

FAQ

• Czy ten przewód można stosować na zewnątrz bez osłony? Nie, izolacja PVC nie jest odporna na bezpośrednie działanie promieniowania UV i warunków atmosferycznych. Przewód powinien być prowadzony w rurach lub korytach.
• Jaka jest różnica między LGY a H07V-K? Są to oznaczenia tego samego typu przewodu – LGY to polskie oznaczenie tradycyjne, natomiast H07V-K to oznaczenie według normy zharmonizowanej.
• Czy mogę użyć tego przewodu do podłączenia silnika? Tak, o ile parametry prądowe silnika nie przekraczają obciążalności długotrwałej przewodu 4,0 mm² i jest on prowadzony w odpowiedniej osłonie.
