Przewód instalacyjny H07V-K (LGY) 4,0 450/750V czarny KRĄŻEK | 5901854406251 Elpar

Opis i Kluczowe Cechy

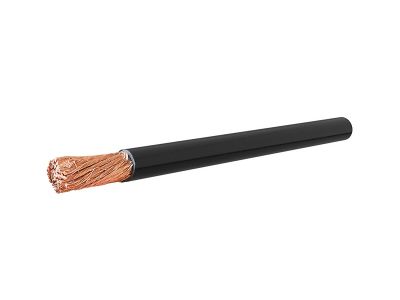

Przewód instalacyjny H07V-K (LGY) o przekroju 4,0 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach rozdzielczych i sterowniczych. Produkt charakteryzuje się miedzianą żyłą wielodrutową giętką (klasy 5), co w praktyce instalacyjnej oznacza wyjątkową łatwość układania w ciasnych przestrzeniach, korytach kablowych oraz rurkach instalacyjnych. Izolacja wykonana z polwinitu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne przy zachowaniu optymalnej elastyczności.

• Przekrój znamionowy 4,0 mm²: Pozwala na bezpieczne przesyłanie prądów o większym natężeniu, minimalizując spadki napięcia w obwodach zasilających.
• Napięcie znamionowe 450/750V: Umożliwia szerokie zastosowanie zarówno w obwodach sterowniczych, jak i siłowych.
• Giętkość klasy 5: Ułatwia formowanie wiązek i podłączanie do aparatury modułowej na szynach DIN.
• Kolor czarny: Standardowe oznaczenie ułatwiające identyfikację faz lub obwodów wewnątrz rozdzielnic.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe (07 - 450/750V), izolację polwinitową (V) oraz giętką konstrukcję żyły (K). Produkt spełnia rygorystyczne wymagania stawiane przewodom przeznaczonym do stałego układania w instalacjach elektroenergetycznych.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom technicznym, przewód LGY 4,0 mm² znajduje zastosowanie w wielu obszarach branży elektro-technicznej:

• Prefabrykacja szaf sterowniczych: Idealny do wykonywania połączeń między aparatami, takimi jak styczniki, wyłączniki nadprądowe czy falowniki.
• Okablowanie tablic rozdzielczych: Zapewnia trwałe i bezpieczne mostkowanie aparatury modułowej.
• Instalacje podtynkowe i natynkowe: Przeznaczony do układania w rurkach izolacyjnych i zamkniętych kanałach kablowych w pomieszczeniach suchych.
• Wewnątrz urządzeń: Stosowany w stale zabezpieczonych połączeniach wewnątrz maszyn i urządzeń elektroenergetycznych.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 4,0 mm² należy zwrócić uwagę na kilka kluczowych aspektów technicznych, które zapewnią długowieczność instalacji:

• Zakończenie żyły: Ze względu na wielodrutową strukturę żyły, konieczne jest stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych) przed montażem w zaciskach śrubowych lub sprężynowych.
• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzi oraz izolacji PVC.
• Moment dokręcania: W przypadku podłączania do aparatury modułowej, należy stosować się do zaleceń producenta osprzętu dotyczących momentu dokręcania zacisków (wyrażonego w Nm).
• Środowisko pracy: Przewód jest dedykowany do pracy w pomieszczeniach suchych; w przypadku instalacji zewnętrznych wymagane jest stosowanie odpowiednich osłon i rur ochronnych.

FAQ

1. Czy przewód LGY 4,0 mm² można stosować bezpośrednio w tynku?
Nie, zgodnie z normami przewody typu H07V-K (LGY) powinny być układane w rurkach instalacyjnych, kanałach kablowych lub wewnątrz urządzeń. Nie są przeznaczone do bezpośredniego kładzenia pod tynkiem bez osłony.

2. Jaka jest różnica między H07V-K a LGY?
LGY to polskie oznaczenie tradycyjne, natomiast H07V-K to oznaczenie według normy zharmonizowanej. W praktyce oba terminy odnoszą się do tego samego typu giętkiego przewodu jednożyłowego.

3. Czy produkt jest sprzedawany w odcinkach?
Produkt dostarczany jest w formie krążka, co ułatwia transport i odwijanie przewodu podczas prac instalacyjnych na obiekcie lub w warsztacie prefabrykacyjnym.
