Przewód instalacyjny H07V-K (LGY) 35 450/750V, czerwony BĘBEN | G-106079 TF Kable

Opis i Kluczowe Cechy

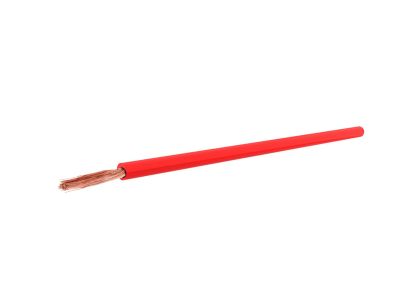

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 35 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach zasilania i sterowania. Produkt charakteryzuje się miedzianą żyłą wielodrutową giętką (klasy 5), co znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach szaf sterowniczych oraz korytek kablowych. Izolacja wykonana z polwinitu (PVC) w kolorze czerwonym zapewnia nie tylko doskonałe właściwości dielektryczne, ale również ułatwia identyfikację obwodów w złożonych systemach automatyki.

• Napięcie znamionowe: Przewód pracuje przy napięciu 450/750V, co pozwala na jego bezpieczne stosowanie w większości instalacji niskiego napięcia.
• Konstrukcja żyły: Wielodrutowa budowa (K) gwarantuje wysoką elastyczność, minimalizując ryzyko pęknięć miedzi przy wielokrotnym zginaniu.
• Izolacja polwinitowa (V): Wytrzymała powłoka PVC chroni przed uszkodzeniami mechanicznymi oraz wpływem czynników zewnętrznych.
• Kolorystyka: Wyrazisty czerwony kolor izolacji jest standardem przy oznaczaniu konkretnych sekcji zasilających lub sterowniczych.

Zgodność z Normami

Produkt został wykonany zgodnie z normą zharmonizowaną (H), co potwierdza jego wysoką jakość i dopuszczenie do obrotu na rynkach całej Unii Europejskiej. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: H – norma zharmonizowana, 07 – napięcie znamionowe 450/750V, V – izolacja polwinitowa, K – żyła wielodrutowa giętka do układania na stałe. Przewód spełnia rygorystyczne wymagania bezpieczeństwa dotyczące instalacji wewnątrz budynków oraz w urządzeniach elektrycznych.

Zastosowanie

Przewód LGY 35 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej i przemysłowej. Jest idealnym rozwiązaniem do:

• Wykonywania połączeń w rozdzielnicach i szafach sterowniczych, gdzie wymagana jest duża obciążalność prądowa przy zachowaniu elastyczności.
• Układania na stałe w rurach instalacyjnych (peszlach) oraz w zamkniętych korytkach kablowych.
• Okablowania wewnętrznego w urządzeniach elektrycznych, oświetleniowych oraz aparaturze kontrolno-pomiarowej.
• Zastosowań w obwodach o napięciu roboczym do 1000 V prądu zmiennego (AC) lub do 750 V prądu stałego (DC) w stosunku do ziemi.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 35 mm² należy pamiętać o kilku kluczowych zasadach inżynieryjnych. Ze względu na giętką strukturę żyły, przy łączeniu z zaciskami śrubowymi lub sprężynowymi, bezwzględnie zaleca się stosowanie tulejek zaciskowych, co zapobiega rozwarstwianiu się drucików miedzianych i gwarantuje optymalny styk elektryczny. Przewód nie jest przeznaczony do bezpośredniego układania w rynnach, drabinkach lub otwartych korytarzach kablowych bez dodatkowej osłony. Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury izolacji oraz żyły miedzianej.

FAQ

• Czy przewód można układać bezpośrednio pod tynkiem? Tak, dopuszczalne jest układanie w rurach instalacyjnych montowanych na i pod tynkiem.
• Jaka jest maksymalna temperatura pracy? Standardowe przewody w izolacji PVC pracują zazwyczaj w temperaturze do +70°C na żyle.
• Czy produkt jest dostarczany na bębnie? Tak, przewód o przekroju 35 mm² ze względu na swoją wagę i gabaryty dostarczany jest na bębnie, co ułatwia jego odwijanie i zapobiega splątaniu podczas prac instalacyjnych.
