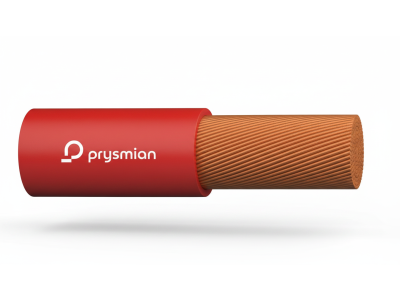

Przewód instalacyjny H07V-K (LGY) 35 450/750V, czerwony BĘBEN | 20210166 Prysmian

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 35 mm² to wysokiej klasy rozwiązanie od renomowanego producenta Prysmian, zaprojektowane z myślą o najbardziej wymagających systemach elektroenergetycznych. Charakteryzuje się on napięciem znamionowym 450/750V, co pozwala na bezpieczną pracę w standardowych sieciach niskiego napięcia. Kluczowym atutem tego przewodu jest jego elastyczność, wynikająca z zastosowania wielodrutowej żyły miedzianej klasy 5. Dzięki temu, mimo znacznego przekroju, przewód doskonale poddaje się formowaniu, co jest nieocenione przy wykonywaniu połączeń w ciasnych przestrzeniach szaf sterowniczych i rozdzielnic.

• Przekrój 35 mm²: Gwarantuje wysoką obciążalność prądową, minimalizując spadki napięcia przy przesyłaniu dużych mocy.
• Izolacja PVC: Wykonana z wysokiej jakości polichlorku winylu w kolorze czerwonym, zapewnia doskonałe właściwości dielektryczne oraz ułatwia identyfikację faz lub obwodów prądu stałego.
• Wysoka elastyczność: Klasa 5 giętkości żyły znacząco przyspiesza prace monterskie i redukuje naprężenia mechaniczne na zaciskach.
• Opakowanie typu bęben: Ułatwia logistykę na placu budowy oraz zapobiega splątaniu przewodu podczas odwijania.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania europejskie, co potwierdza oznaczenie H07V-K według normy zharmonizowanej (HAR). Przewód jest produkowany zgodnie z dyrektywami dotyczącymi bezpieczeństwa elektrycznego oraz niskonapięciowymi (LVD). Materiały użyte do produkcji izolacji są zgodne z normami dotyczącymi nierozprzestrzeniania płomienia, co podnosi poziom bezpieczeństwa pożarowego wewnątrz budynków i instalacji przemysłowych.

Zastosowanie

Przewód H07V-K 35 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest dedykowany do:

• Okablowania rozdzielnic: Idealny do wykonywania mostków i połączeń głównych w szafach rozdzielczych i sterowniczych.
• Instalacji w kanałach: Przeznaczony do układania w zamkniętych kanałach instalacyjnych oraz rurkach elektroinstalacyjnych (peszlach).
• Montażu podtynkowego i natynkowego: Może być stosowany w suchych pomieszczeniach, pod warunkiem zapewnienia odpowiedniej osłony mechanicznej.
• Urządzeń gospodarstwa domowego: Wykorzystywany jako wewnętrzne okablowanie w urządzeniach o dużym poborze mocy.

Ważne: Bezpośrednie układanie przewodu LGY w korytach kablowych bez dodatkowej osłony lub w ziemi jest niedozwolone.

Wskazówki Montażowe

Podczas instalacji przewodu o przekroju 35 mm² należy zwrócić szczególną uwagę na promień gięcia, aby nie uszkodzić struktury miedzianych drucików. Zaleca się stosowanie profesjonalnych prasek oraz tulejek izolowanych, które zapewnią trwały i pewny styk elektryczny, eliminując ryzyko przegrzewania się punktów połączeniowych. Należy przestrzegać odpowiedniego momentu dokręcania zacisków, zgodnie ze specyfikacją aparatury modułowej lub szyn prądowych. Przewód powinien być montowany wyłącznie w środowisku suchym, wewnątrz budynków.

FAQ

• Czy przewód H07V-K można układać bezpośrednio w tynku? Nie, przewód ten powinien być prowadzony w rurkach elektroinstalacyjnych lub zamkniętych kanałach.
• Jaka jest różnica między LGY a H07V-K? Są to oznaczenia tożsame; H07V-K to oznaczenie według normy zharmonizowanej, natomiast LGY to tradycyjne oznaczenie polskie dla przewodu giętkiego o izolacji PVC.
• Czy kolor czerwony ma znaczenie techniczne? Kolor izolacji służy głównie do identyfikacji obwodów. W instalacjach DC czerwony często oznacza biegun dodatni, natomiast w instalacjach AC może służyć do oznaczania konkretnej fazy lub obwodu sterowniczego.
