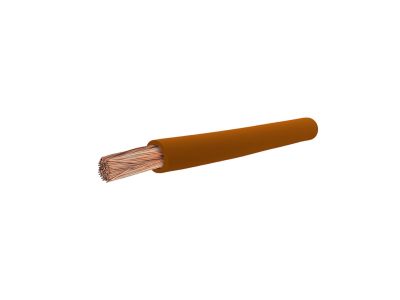

Przewód instalacyjny H07V-K (LGY) 35 450/750V, brązowy BĘBEN | WCA2101L005DC0O Eltrim

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 35 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Przekrój znamionowy wynoszący 35 mm² pozwala na stabilne przesyłanie znacznych prądów, co czyni go idealnym rozwiązaniem do głównych połączeń w rozdzielnicach. Litera „K” w oznaczeniu normy zharmonizowanej wskazuje na zastosowanie miedzianej żyły wielodrutowej giętkiej (klasy 5), która zapewnia wyjątkową elastyczność. Ułatwia to znacząco profilowanie przewodu w ciasnych przestrzeniach szaf sterowniczych oraz korytach kablowych, redukując ryzyko uszkodzeń mechanicznych podczas montażu. Izolacja wykonana z polwinitu (V) charakteryzuje się wysoką odpornością dielektryczną oraz mechaniczną, chroniąc przewód przed czynnikami zewnętrznymi wewnątrz budynków.

• Napięcie znamionowe: 450/750V, co pozwala na bezpieczną pracę w większości instalacji niskiego napięcia.
• Żyła: Miedziana, wielodrutowa giętka, zapewniająca doskonałe przewodnictwo i łatwość układania.
• Kolor izolacji: Brązowy, dedykowany do identyfikacji fazowej w układach wielofazowych.
• Opakowanie: Bęben, ułatwiający odwijanie i minimalizujący ryzyko splątania przewodu na placu budowy lub w prefabrykacji.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystyczną normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H07V-K potwierdza, że przewód przeszedł testy wytrzymałościowe dla napięcia 450/750V w izolacji polwinitowej. Zastosowanie miedzi o wysokiej czystości oraz standaryzacja procesu produkcji przez firmę ELTRIM zapewnia powtarzalność parametrów technicznych, co jest kluczowe w projektach wymagających certyfikacji i odbiorów technicznych.

Zastosowanie

Przewód H07V-K 35 mm² znajduje szerokie zastosowanie w przemyśle oraz budownictwie komercyjnym. Jest niezastąpiony przy okablowaniu tablic rozdzielczych, szaf sterowniczych oraz wewnątrz urządzeń elektroenergetycznych, gdzie wymagana jest duża obciążalność prądowa przy zachowaniu elastyczności połączeń. Przeznaczony jest do układania na stałe w rurkach instalacyjnych, systemach zamkniętych oraz w pomieszczeniach suchych. Może być stosowany zarówno w montażu natynkowym, jak i podtynkowym, pod warunkiem użycia odpowiednich rur izolacyjnych chroniących przed wilgocią i uszkodzeniami mechanicznymi.

Wskazówki Montażowe

Podczas pracy z przewodem o przekroju 35 mm² należy zwrócić szczególną uwagę na odpowiedni dobór końcówek kablowych. Ze względu na giętką strukturę żyły (LGY), bezwzględnie zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych), co zapobiega rozwarstwianiu się drucików miedzianych i gwarantuje trwały styk elektryczny. Przy dokręcaniu zacisków w aparatach modułowych lub szynach prądowych należy zachować odpowiedni moment dokręcania zgodny z dokumentacją producenta osprzętu. Należy również przestrzegać minimalnego promienia gięcia, aby nie osłabić struktury izolacji polwinitowej.

FAQ

• Czy przewód H07V-K 35 mm² może być stosowany bezpośrednio w ziemi? Nie, przewody typu LGY/H07V-K są przeznaczone do układania wewnątrz budynków, w rurach instalacyjnych lub korytach. Do układania w ziemi należy stosować kable typu YKY.
• Jaka jest różnica między H07V-K a LGY? Są to oznaczenia tego samego typu przewodu – H07V-K jest oznaczeniem według normy zharmonizowanej, natomiast LGY to tradycyjne oznaczenie polskie.
• Czy brązowy kolor izolacji ma znaczenie techniczne? Tak, w instalacjach elektrycznych kolor brązowy jest standardowo używany do oznaczania przewodu fazowego (L1), co ułatwia późniejszą konserwację i diagnostykę układu.
