Opis i Kluczowe Cechy

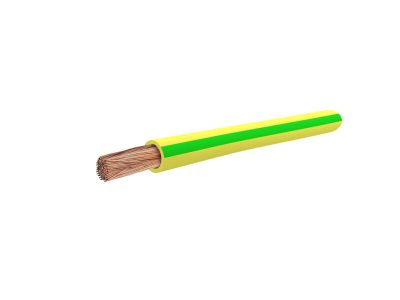

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 25 mm² to wysokiej klasy komponent elektroenergetyczny, wyprodukowany przez renomowaną firmę TF-Kable. Oznaczenie H07V-K wskazuje na wykonanie według normy zharmonizowanej (H) na napięcie znamionowe 450/750V (07), w izolacji polwinitowej (V) z miedzianą żyłą wielodrutową giętką (K). Dzięki zastosowaniu miedzi klasy 5, przewód charakteryzuje się wyjątkową elastycznością, co znacząco ułatwia prowadzenie tras kablowych w ciasnych przestrzeniach rozdzielnic oraz korytek.

• Przekrój 25 mm²: Pozwala na bezpieczne przesyłanie znacznych prądów roboczych, minimalizując spadki napięcia w instalacji.
• Izolacja PVC: Specjalnie dobrany polwinit izolacyjny zapewnia wysoką wytrzymałość dielektryczną oraz odporność na uszkodzenia mechaniczne.
• Kolorystyka żółto-zielona: Jednoznaczna identyfikacja żyły ochronnej (PE), kluczowa dla bezpieczeństwa i zgodności z przepisami SEP.
• Napięcie znamionowe: Przystosowany do pracy w sieciach 450/750V, a w instalacjach stałych wewnątrz urządzeń nawet do 1000V AC.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne normy zharmonizowane, co gwarantuje pełną kompatybilność z europejskimi systemami elektroenergetycznymi. Przewód spełnia wymagania dotyczące bezpieczeństwa pożarowego oraz parametrów elektrycznych stawiane przewodom jednożyłowym w izolacji polwinitowej. Wykorzystanie miedzi o wysokiej czystości zapewnia stabilność parametrów rezystancji żyły, co jest bezpośrednio powiązane z normą PN-EN 60228.

Zastosowanie

Przewód H07V-K 25 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach przemysłowych i budowlanych. Jest idealnym rozwiązaniem do:

• Wykonywania połączeń wyrównawczych i uziemiających w budynkach.
• Okablowania szaf sterowniczych i rozdzielnic niskiego napięcia, gdzie wymagana jest duża giętkość przy dużym przekroju.
• Montażu w rurach instalacyjnych (podtynkowych i natynkowych) oraz w zamkniętych korytkach kablowych.
• Zasilania układów sygnalizacyjnych i kontrolnych wymagających solidnego zabezpieczenia prądowego.
• Wewnętrznych połączeń w urządzeniach elektrycznych i oprawach oświetleniowych.

Wskazówki Montażowe

Podczas instalacji przewodu LGY 25 mm² należy pamiętać o kilku kluczowych zasadach inżynieryjnych:

• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury wielodrutowej żyły miedzianej.
• Zakończenie żył: Ze względu na giętką strukturę żyły (klasa 5), końcówki przewodu muszą być bezwzględnie zakończone tulejkami zaciskowymi przed montażem w zaciskach śrubowych.
• Ograniczenia: Przewodu nie wolno układać bezpośrednio w rynnach, drabinkach ani otwartych korytarzach kablowych bez dodatkowej osłony mechanicznej.
• Temperatura pracy: Należy upewnić się, że temperatura otoczenia mieści się w zakresie dopuszczalnym dla izolacji PVC, aby uniknąć jej degradacji.

FAQ

1. Czy przewód H07V-K 25 mm² może być stosowany na zewnątrz?
Przewód ten przeznaczony jest głównie do układania na stałe wewnątrz pomieszczeń, w rurach lub korytkach. W przypadku stosowania na zewnątrz, musi być chroniony przed bezpośrednim działaniem promieni UV oraz czynników atmosferycznych.

2. Jaka jest różnica między LGY a H07V-K?
LGY to polskie oznaczenie tradycyjne, natomiast H07V-K to oznaczenie według normy zharmonizowanej. W praktyce oba terminy odnoszą się do tego samego typu giętkiego przewodu jednożyłowego.

3. Czy mogę użyć tego przewodu do uziemienia?
Tak, żółto-zielona kolorystyka izolacji jest dedykowana właśnie dla przewodów ochronnych (PE) oraz połączeń wyrównawczych, a przekrój 25 mm² zapewnia doskonałą przewodność dla prądów zwarciowych.
