Przewód instalacyjny H07V-K (LGY) 2,5 450/750V, żółto-zielony KRĄŻEK | G-102950 TF Kable

Opis i Kluczowe Cechy

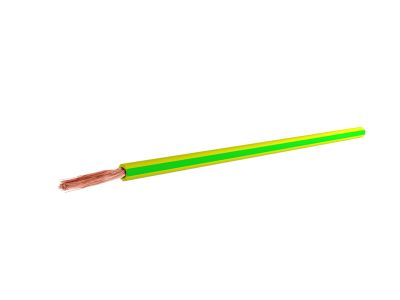

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 2,5 mm² to wysokiej klasy rozwiązanie elektroenergetyczne od renomowanego producenta TF-Kable. Produkt charakteryzuje się konstrukcją jednożyłową z miedzianą linką o 5. klasie giętkości, co znacząco ułatwia prowadzenie przewodu w ciasnych korytach kablowych oraz szafach sterowniczych. Izolacja wykonana z polichlorku winylu (PVC) w kolorze żółto-zielonym jednoznacznie identyfikuje przewód jako żyłę ochronną (PE), co jest kluczowe dla zachowania standardów bezpieczeństwa w instalacjach elektrycznych.

• Napięcie znamionowe: Przewód przystosowany jest do pracy pod napięciem 450/750V, co pozwala na jego szerokie zastosowanie w obwodach siłowych i sterowniczych.
• Klasa giętkości: Klasa 5 gwarantuje wysoką elastyczność, minimalizując ryzyko uszkodzenia żyły podczas wielokrotnego zginania.
• Termika pracy: Maksymalna temperatura żyły podczas ciągłej pracy wynosi +70°C, co zapewnia stabilność parametrów elektrycznych pod obciążeniem.
• Bezpieczeństwo pożarowe: Produkt spełnia normę EN 50399 w klasie Eca oraz IEC/EN 60332-1-2, co oznacza, że jest odporny na rozprzestrzenianie płomienia na pojedynczym przewodzie.

Zgodność z Normami

Przewód H07V-K (LGY) został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi i krajowymi. Jest w pełni zgodny z wytycznymi VDE, co potwierdza jego wysoką jakość wykonania i powtarzalność parametrów technicznych. Reakcja na ogień została sklasyfikowana według normy EN 50399 (Eca) oraz IEC/EN 60332-1-2, co jest niezbędnym wymogiem przy projektowaniu nowoczesnych instalacji budynkowych i przemysłowych pod kątem ochrony przeciwpożarowej.

Zastosowanie

Dzięki swojej elastyczności i wytrzymałości, przewód LGY 2,5 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej i automatyce przemysłowej. Idealnie nadaje się do:

• Montażu wewnątrz rozdzielnic elektrycznych i szaf sterowniczych jako przewód ochronny.
• Układania w rurkach instalacyjnych (peszlach) podtynkowych i natynkowych.
• Połączeń wewnątrz urządzeń elektrycznych i oświetleniowych, gdzie wymagana jest duża giętkość przy zachowaniu odpowiedniego przekroju prądowego.
• Instalacji w suchych pomieszczeniach, w obwodach sygnalizacyjnych i kontrolnych.

Wskazówki Montażowe

Podczas instalacji przewodu H07V-K należy zwrócić uwagę na zakres temperatur otoczenia, który dla układania na stałe powinien mieścić się w granicach od -5°C do +50°C. Ze względu na konstrukcję typu linka (klasa 5), przy podłączaniu przewodu do zacisków śrubowych (np. w wyłącznikach nadprądowych czy na szynach DIN) bezwzględnie zaleca się stosowanie tulejek zaciskowych. Zapobiega to przecinaniu pojedynczych drucików miedzi przez śrubę dociskową i gwarantuje poprawny moment dokręcania oraz niską rezystancję styku. Należy unikać narażania izolacji PVC na bezpośrednie działanie promieni UV oraz substancji chemicznych mogących degradować polimer.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewody typu H07V-K w izolacji PVC są przeznaczone głównie do układania wewnątrz budynków lub w osłonach chroniących przed czynnikami atmosferycznymi.
• Jaki jest dopuszczalny promień gięcia? Dzięki 5. klasie giętkości, przewód jest bardzo elastyczny, jednak należy zachować standardowe promienie gięcia zgodne z normą instalacyjną, aby nie uszkodzić struktury miedzi.
• Co oznacza skrót LGY? Jest to polskie oznaczenie przewodu jednożyłowego o izolacji polwinitowej (L) z żyłą wielodrutową giętką (G) typu linka (Y). Odpowiada on europejskiemu oznaczeniu H07V-K.
