Przewód instalacyjny H07V-K (LGY) 2,5 450/750V, zielony KRĄŻEK | WCA2101F005DH0O Eltrim

Opis i Kluczowe Cechy

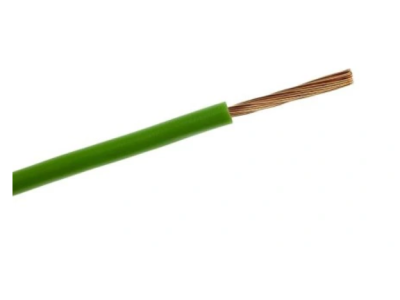

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 2,5 mm² to wysokiej klasy rozwiązanie elektroenergetyczne od renomowanego producenta ELTRIM. Produkt charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej klasy 5, co w praktyce instalacyjnej oznacza wyjątkową łatwość układania w ciasnych przestrzeniach, korytkach oraz szafach sterowniczych. Izolacja wykonana z polwinitu (PVC) w kolorze zielonym zapewnia nie tylko skuteczną ochronę dielektryczną, ale również ułatwia identyfikację obwodów w złożonych systemach automatyki i zasilania.

• Napięcie znamionowe: Przewód pracuje przy napięciu 450/750V, co pozwala na jego bezpieczne stosowanie w większości standardowych instalacji niskiego napięcia.
• Konstrukcja żyły: Wielodrutowa budowa (K) gwarantuje wysoką odporność na wielokrotne zginanie i ułatwia manewrowanie przewodem w rurach instalacyjnych.
• Materiał izolacyjny: Polwinit (V) cechuje się dobrymi właściwościami mechanicznymi oraz odpornością na starzenie, co przekłada się na długowieczność instalacji.
• Przekrój 2,5 mm²: Pozwala na stabilne przesyłanie energii przy zachowaniu odpowiedniej obciążalności prądowej dla obwodów gniazdowych i sterowniczych.

Zgodność z Normami

Produkt został wykonany zgodnie z normą zharmonizowaną (H), co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania na terenie całej Unii Europejskiej. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe 450/750V (07), izolację polwinitową (V) oraz giętką strukturę żyły (K). Przewód spełnia rygorystyczne wymagania dotyczące bezpieczeństwa pożarowego i wytrzymałości elektrycznej, co jest kluczowe przy odbiorach technicznych instalacji przemysłowych i budowlanych.

Zastosowanie

Przewód LGY 2,5 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest idealnym wyborem do:

• Prefabrykacji rozdzielnic: Dzięki swojej giętkości doskonale nadaje się do wykonywania połączeń wewnątrz szaf sterowniczych i rozdzielczych.
• Obwodów sygnalizacyjnych i kontrolnych: Zapewnia niezawodną transmisję sygnałów w systemach automatyki.
• Instalacji podtynkowych i natynkowych: Przeznaczony do układania na stałe w rurach instalacyjnych oraz zamkniętych korytkach kablowych.
• Oświetlenia i urządzeń: Dozwolone okablowanie wewnątrz opraw oświetleniowych oraz urządzeń elektrycznych przy napięciu roboczym do 1000 V AC lub 750 V DC w stosunku do ziemi.

Ważna uwaga: Przewodu nie należy układać bezpośrednio w rynnach, drabinkach lub otwartych korytarzach kablowych bez dodatkowej osłony.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 2,5 mm² należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury miedzianych drucików. Zaleca się stosowanie odpowiednich tulejek zaciskowych na końcach żył, co gwarantuje pewny styk elektryczny i zapobiega rozwarstwianiu się miedzi pod zaciskiem śrubowym. W przypadku montażu w rurach instalacyjnych, należy unikać nadmiernego naciągania przewodu, aby nie osłabić izolacji polwinitowej. Optymalna temperatura układania zapewnia zachowanie pełnej elastyczności materiału PVC.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewód H07V-K przeznaczony jest głównie do zastosowań wewnętrznych. W przypadku instalacji zewnętrznych musi być prowadzony w odpowiednich rurach osłonowych chroniących przed promieniowaniem UV i wilgocią.
• Jaki jest maksymalny prąd dla przekroju 2,5 mm²? Obciążalność prądowa zależy od sposobu ułożenia i temperatury otoczenia, jednak standardowo przyjmuje się, że przekrój ten jest odpowiedni dla zabezpieczeń rzędu 16A-20A w typowych warunkach domowych i przemysłowych.
• Czy kolor zielony ma konkretne znaczenie? Kolor zielony jest używany do identyfikacji konkretnych obwodów zgodnie ze schematem projektowym. Należy pamiętać, że do ochrony (PE) stosuje się wyłącznie przewody żółto-zielone.
