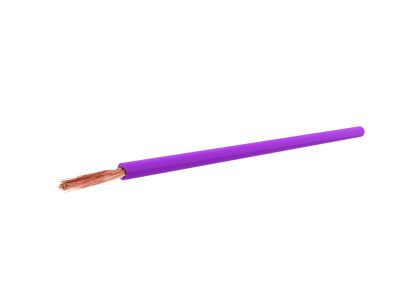

Przewód instalacyjny H07V-K (LGY) 2,5 450/750V, fioletowy KRĄŻEK | G-106014 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 2,5 mm² to wysokiej klasy rozwiązanie elektroenergetyczne od renomowanego producenta TF-Kable. Produkt charakteryzuje się konstrukcją jednożyłową z miedzianą linką o 5. klasie giętkości, co znacząco ułatwia prowadzenie przewodu w ciasnych przestrzeniach, korytach kablowych oraz rurkach instalacyjnych. Izolacja wykonana z polichlorku winylu (PVC) w kolorze fioletowym pozwala na precyzyjną identyfikację obwodów w zaawansowanych systemach automatyki i rozdzielnicach. Napięcie znamionowe 450/750V sprawia, że przewód jest idealny do zasilania urządzeń o średnim poborze mocy, gwarantując stabilność przesyłu energii przy zachowaniu wysokich standardów bezpieczeństwa.

• Przekrój znamionowy: 2,5 mm² zapewnia optymalną obciążalność prądową dla większości obwodów sterowniczych i wykonawczych.
• Klasa giętkości: Klasa 5 umożliwia wielokrotne zginanie bez ryzyka uszkodzenia struktury żyły.
• Temperatura pracy: Maksymalna temperatura żyły podczas pracy ciągłej wynosi +70°C.
• Kolorystyka: Fioletowa izolacja ułatwia logikę połączeń w szafach sterowniczych.

Zgodność z Normami

Przewód H07V-K został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Produkt spełnia wymagania normy VDE, co jest gwarancją jakości wykonania izolacji oraz czystości miedzi. W zakresie bezpieczeństwa pożarowego, przewód posiada klasę reakcji na ogień Eca zgodnie z normą EN 50399. Jest również odporny na rozprzestrzenianie płomienia na pojedynczym kablu, co potwierdzają badania zgodne z arkuszem IEC/EN 60332-1-2. Dzięki temu produkt może być bezpiecznie stosowany w budynkach o standardowych wymaganiach przeciwpożarowych.

Zastosowanie

Dzięki swojej elastyczności i wytrzymałości, przewód LGY 2,5 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej oraz automatyce przemysłowej. Jest on dedykowany przede wszystkim do:

• Okablowania szaf sterowniczych i rozdzielnic elektrycznych, gdzie wymagany jest mały promień gięcia.
• Układania w rurkach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Połączeń wewnątrz urządzeń elektrycznych i elektronicznych pracujących pod napięciem do 750V.
• Systemów oświetleniowych oraz obwodów sygnalizacyjnych wymagających trwałego i pewnego połączenia.

Wskazówki Montażowe

Podczas instalacji przewodu H07V-K należy zwrócić uwagę na zakres temperatur otoczenia, który dla układania na stałe powinien mieścić się w granicach od -5°C do +50°C. Aby zapewnić długowieczność instalacji, zaleca się stosowanie odpowiednich końcówek tulejkowych zaciskanych praską, co zapobiega rozwarstwianiu się miedzianych drucików klasy 5 i gwarantuje optymalny styk elektryczny w zaciskach aparatury. Należy unikać bezpośredniego narażenia przewodu na działanie promieni UV oraz substancji chemicznych mogących degradować izolację PVC, chyba że przewód jest prowadzony w dedykowanych osłonach.

FAQ

• Czy przewód można stosować na zewnątrz? Przewody typu H07V-K są przeznaczone do układania wewnątrz budynków. W przypadku stosowania na zewnątrz wymagane jest umieszczenie ich w szczelnych rurkach lub kanałach chroniących przed czynnikami atmosferycznymi.
• Jaki jest maksymalny prąd dla przekroju 2,5 mm²? Obciążalność prądowa zależy od sposobu ułożenia i temperatury otoczenia, jednak typowo dla tego przekroju w instalacjach szafowych przyjmuje się wartości pozwalające na bezpieczne zasilanie standardowych odbiorników siłowych i sterowniczych.
• Co oznacza skrót H07V-K? Jest to oznaczenie według normy zharmonizowanej: H – norma zharmonizowana, 07 – napięcie 450/750V, V – izolacja PVC, K – linka giętka do układania na stałe.
