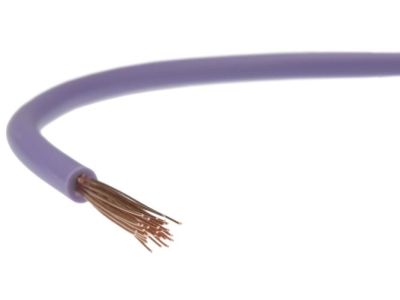

Przewód instalacyjny H07V-K (LGY) 2,5 450/750V, fioletowy KRĄŻEK | 5907702813882 EK Elektrokabel

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 2,5 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach zasilania i sterowania. Produkt charakteryzuje się napięciem znamionowym 450/750V, co pozwala na bezpieczną pracę w standardowych sieciach niskiego napięcia. Konstrukcja oparta na wielodrutowej, giętkiej żyle miedzianej (klasa 5) gwarantuje doskonałą przewodność elektryczną oraz wyjątkową elastyczność, co jest kluczowe przy prowadzeniu tras kablowych w ciasnych przestrzeniach.

• Izolacja polwinitowa (PVC): Zapewnia wysoką odporność mechaniczną oraz dielektryczną, chroniąc przewód przed czynnikami zewnętrznymi.
• Kolor fioletowy: Ułatwia identyfikację konkretnych obwodów w złożonych systemach automatyki i szafach sterowniczych.
• Napięcie robocze: Dozwolone stosowanie przy napięciu do 1000 V prądu zmiennego (AC) lub do 750 V prądu stałego (DC) względem ziemi wewnątrz urządzeń.
• Wysoka giętkość: Ułatwia formowanie wiązek i montaż w korytach grzebieniowych.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania na terenie całej Unii Europejskiej. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: norma zharmonizowana (H), napięcie znamionowe 450/750V (07), izolacja z polwinitu termoplastycznego (V) oraz giętka żyła wielodrutowa (K). Produkt spełnia rygorystyczne wymagania stawiane przewodom elektroenergetycznym jednożyłowym ogólnego przeznaczenia.

Zastosowanie

Dzięki swojej uniwersalności, przewód LGY 2,5 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej i przemysłowej:

• Prefabrykacja rozdzielnic: Idealny do wykonywania połączeń wewnątrz szaf sterowniczych, rozdzielni elektrycznych oraz aparatury modułowej.
• Systemy sterowania: Wykorzystywany w obwodach sygnalizacyjnych, kontrolnych i pomiarowych.
• Instalacje podtynkowe i natynkowe: Przeznaczony do układania na stałe w rurach instalacyjnych (peszlach) oraz zamkniętych korytkach kablowych.
• Oświetlenie: Doskonale sprawdza się w okablowaniu opraw oświetleniowych i systemów inteligentnego budynku.

Wskazówki Montażowe

Podczas instalacji przewodu H07V-K należy pamiętać o kilku kluczowych zasadach technicznych:

• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzianych drucików żyły.
• Zakończenie żył: Ze względu na wielodrutową strukturę żyły (linka), końcówki przewodu muszą być zakończone tulejkami zaciskowymi przed montażem w zaciskach śrubowych.
• Ograniczenia: Przewodów nie wolno układać bezpośrednio w rynnach, drabinkach lub otwartych korytarzach kablowych bez dodatkowej osłony.
• Temperatura pracy: Należy upewnić się, że temperatura otoczenia mieści się w zakresie dopuszczalnym dla izolacji PVC.

FAQ

1. Czy ten przewód można stosować bezpośrednio w ziemi?
Nie, przewód H07V-K (LGY) nie posiada izolacji wzmocnionej odpornej na wilgoć i nacisk gruntu. Powinien być prowadzony w rurach instalacyjnych lub korytkach.

2. Co oznacza skrót LGY?
LGY to polskie oznaczenie przewodu jednożyłowego o żyle miedzianej giętkiej w izolacji polwinitowej, co odpowiada europejskiemu symbolowi H07V-K.

3. Czy kolor fioletowy ma konkretne znaczenie w instalacji?
W automatyce kolory często definiują rodzaj sygnału (np. napięcie pomocnicze DC). Fioletowy jest często wybierany do specyficznych obwodów sterowania w celu ich łatwego odróżnienia od obwodów siłowych.
