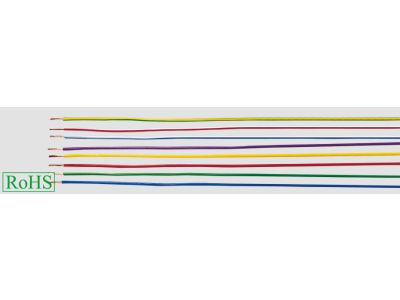

Przewód instalacyjny H07V-K (LGY) 2,5 450/750V, ciemno-niebieski KRĄŻEK | 29157 Helukabel

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 2,5 mm² to wysokiej klasy produkt marki Helukabel, zaprojektowany z myślą o profesjonalnych systemach elektroenergetycznych. Charakteryzuje się on elastyczną, wielodrutową żyłą miedzianą klasy 5, co znacząco ułatwia manewrowanie kablem w ciasnych przestrzeniach szaf sterowniczych i rozdzielnic. Izolacja wykonana ze specjalnego polichlorku winylu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie. Przewód pracuje przy napięciu znamionowym 450/750V, jednak w przypadku instalacji chronionych i stałych dopuszcza się napięcie robocze do 1000V prądu zmiennego lub do 750V prądu stałego względem ziemi. Ciemno-niebieski kolor izolacji ułatwia identyfikację obwodów, co jest kluczowe dla zachowania przejrzystości i bezpieczeństwa w zaawansowanych układach automatyki.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe i europejskie, co gwarantuje powtarzalność parametrów technicznych i bezpieczeństwo użytkowania. Przewód jest produkowany zgodnie z normami:

• DIN VDE 0285-525-2-31 / DIN EN 50525-2-31 – określającymi standardy dla jednożyłowych przewodów bez powłoki o izolacji termoplastycznej.
• IEC 60227-3 – międzynarodową normą dotyczącą przewodów o izolacji z polichlorku winylu na napięcie znamionowe do 450/750V.
• Zgodność z dyrektywą niskonapięciową LVD, co pozwala na bezpieczne stosowanie w instalacjach budynkowych i przemysłowych na terenie całej Unii Europejskiej.

Zastosowanie

Przewód H07V-K (LGY) 2,5 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej i przemysłowej. Idealnie nadaje się do:

• Okablowania wewnętrznego w urządzeniach elektrycznych oraz szafach sterowniczych.
• Montażu w rozdzielniach niskiego napięcia, gdzie wymagana jest wysoka elastyczność żyły.
• Układania w rurach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Instalacji w zamkniętych korytkach kablowych i systemach kanałów osłonowych.
• Systemów oświetleniowych, gdzie wymagana jest trwałość i odporność na standardowe warunki pracy.

Ważne ograniczenie: Przewodu nie należy układać bezpośrednio w otwartych rynnach, drabinkach kablowych ani korytarzach bez dodatkowej osłony mechanicznej.

Wskazówki Montażowe

Podczas prac instalacyjnych należy zwrócić uwagę na promień gięcia, który dla przewodów elastycznych LGY powinien być dostosowany do zaleceń producenta, aby uniknąć uszkodzenia struktury miedzi. Przekrój 2,5 mm² pozwala na stabilne przesyłanie energii przy zachowaniu odpowiedniej obciążalności prądowej długotrwałej. Przy podłączaniu do zacisków śrubowych w wyłącznikach nadprądowych lub na szynie DIN, zaleca się stosowanie tulejek zaciskowych izolowanych lub nieizolowanych. Zapobiega to rozwarstwianiu się drucików żyły i gwarantuje optymalny moment dokręcania oraz minimalną rezystancję styku, co bezpośrednio przekłada się na bezpieczeństwo przeciwpożarowe instalacji.

FAQ

• Czy ten przewód można stosować w instalacjach zewnętrznych? Przewód H07V-K jest przeznaczony do pracy wewnątrz budynków lub w osłonach. Bezpośrednie wystawienie na działanie promieni UV i warunków atmosferycznych bez rur osłonowych nie jest zalecane.
• Jaka jest maksymalna temperatura pracy żyły? Standardowo dla izolacji PVC wynosi ona +70°C przy pracy ciągłej.
• Co oznacza skrót LGY? Jest to polskie oznaczenie odpowiednika normy zharmonizowanej H07V-K, wskazujące na przewód elektroenergetyczny (L), giętki (G) z izolacją polwinitową (Y).
• Czy kolor ciemno-niebieski ma znaczenie funkcjonalne? Tak, w automatyce i elektrotechnice kolory często służą do identyfikacji potencjałów (np. niebieski dla przewodu neutralnego N lub obwodów sterowniczych DC), co ułatwia późniejszą konserwację i serwis.
