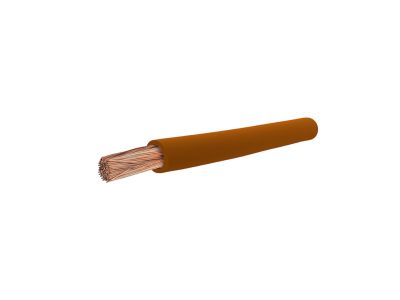

Przewód instalacyjny H07V-K (LGY) 2,5 450/750V, brązowy KRĄŻEK | 5901854405995 Elpar

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K, znany szerzej w polskiej nomenklaturze jako LGY, to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną firmę ELPAR. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 2,5 mm², co pozwala na stabilne przesyłanie energii elektrycznej w obwodach o napięciu znamionowym do 450/750V. Konstrukcja opiera się na żyle miedzianej wielodrutowej giętkiej klasy 5, co w praktyce oznacza wyjątkową elastyczność i odporność na wielokrotne zginanie podczas prac instalacyjnych.

• Wysoka elastyczność: Dzięki zastosowaniu miedzianej żyły wielodrutowej (klasa 5), przewód idealnie układa się w ciasnych przestrzeniach szaf sterowniczych.
• Izolacja PVC: Specjalnie dobrana powłoka polwinitowa (V) zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne.
• Napięcie znamionowe: Parametr 450/750V pozwala na bezpieczne stosowanie przewodu w szerokim spektrum instalacji niskiego napięcia.
• Kolorystyka: Brązowa izolacja ułatwia identyfikację faz w systemach wielofazowych, co jest kluczowe dla bezpieczeństwa i przejrzystości instalacji.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: H oznacza normę zharmonizowaną, 07 wskazuje na napięcie znamionowe 450/750V, V określa izolację polwinitową, a litera K symbolizuje giętką konstrukcję żyły do układania na stałe. Produkt spełnia rygorystyczne wymogi branżowe, co pozwala na jego stosowanie w projektach wymagających certyfikowanych komponentów.

Zastosowanie

Przewody LGY 2,5 mm² znajdują szerokie zastosowanie w profesjonalnym sektorze elektroinstalacyjnym oraz automatyce przemysłowej. Są dedykowane przede wszystkim do:

• Okablowania szaf sterowniczych i rozdzielnic: Dzięki swojej giętkości są niezastąpione przy wykonywaniu mostków i połączeń między aparaturą modułową.
• Instalacji podtynkowych i natynkowych: Przeznaczone do układania w rurkach instalacyjnych (peszlach) oraz zamkniętych korytach kablowych.
• Połączeń wewnątrz urządzeń: Idealne do stałych połączeń wewnątrz maszyn i urządzeń elektroenergetycznych, gdzie wymagana jest wysoka odporność na drgania.
• Pomieszczeń suchych: Optymalne do pracy w środowisku o niskiej wilgotności, zapewniając długowieczność instalacji.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 2,5 mm² należy pamiętać o kilku kluczowych zasadach inżynierskich. Ze względu na wielodrutową strukturę żyły, konieczne jest stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych) przed umieszczeniem przewodu w zaciskach śrubowych aparatury. Zapobiega to przecinaniu pojedynczych drucików miedzi przez śrubę dociskową i gwarantuje odpowiedni moment dokręcania oraz niską rezystancję styku. Przewód powinien być układany w temperaturze otoczenia nie niższej niż +5°C, aby uniknąć pękania izolacji PVC. Minimalny promień gięcia powinien być dostosowany do średnicy zewnętrznej przewodu, co zapobiega degradacji struktury miedzi.

FAQ

• Czy przewód LGY 2,5 mm² można stosować bezpośrednio w tynku? Nie, przewody typu H07V-K (LGY) powinny być układane w rurkach instalacyjnych, korytach lub wewnątrz urządzeń. Nie są przeznaczone do bezpośredniego zalewania betonem lub tynkiem bez osłony.
• Jaka jest różnica między H07V-K a H05V-K? Główną różnicą jest napięcie znamionowe. H07V-K jest certyfikowany na 450/750V, podczas gdy H05V-K na 300/500V. Wyższe napięcie znamionowe H07V-K pozwala na szersze zastosowanie w instalacjach siłowych.
• Czy produkt jest sprzedawany w krążkach? Tak, przewód dostarczany jest w wygodnych krążkach, co ułatwia transport i odwijanie podczas prac montażowych na budowie lub w warsztacie prefabrykacji.
