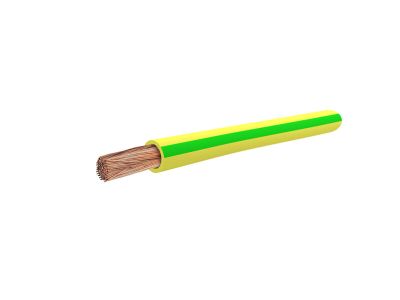

Przewód instalacyjny H07V-K (LGY) 16 450/750V, żółto-zielony KRĄŻEK | G-106045 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 16 mm² to wysokiej klasy komponent elektroenergetyczny, wyprodukowany przez renomowaną markę TF-Kable. Oznaczenie H07V-K wskazuje na wykonanie według normy zharmonizowanej (H) na napięcie znamionowe 450/750V (07), w izolacji z polwinitu (V) z miedzianą żyłą wielodrutową giętką (K). Dzięki zastosowaniu miedzi o wysokiej czystości, przewód charakteryzuje się doskonałą przewodnością elektryczną, co minimalizuje straty energii podczas przesyłu.

• Przekrój 16 mm²: Pozwala na bezpieczne przewodzenie prądów o dużym natężeniu, co jest kluczowe w głównych torach prądowych rozdzielnic.
• Giętkość klasy 5: Wielodrutowa konstrukcja żyły ułatwia formowanie przewodu w ciasnych przestrzeniach szaf sterowniczych i korytek.
• Izolacja PVC: Wytrzymała powłoka polwinitowa zapewnia odpowiednią izolację dielektryczną oraz odporność na uszkodzenia mechaniczne.
• Kolorystyka: Żółto-zielona barwa izolacji jednoznacznie identyfikuje przewód jako ochronny (PE), co jest niezbędne dla zachowania standardów bezpieczeństwa instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne normy zharmonizowane, co gwarantuje pełną kompatybilność z europejskimi systemami elektroenergetycznymi. Przewód spełnia wymagania dotyczące napięcia znamionowego 450/750V, a w przypadku instalacji wewnątrz urządzeń lub opraw oświetleniowych, dopuszczalne jest napięcie robocze do 1000V prądu zmiennego (AC) lub do 750V prądu stałego (DC) w stosunku do ziemi. Zastosowanie standardu H07V-K ułatwia proces certyfikacji gotowych prefabrykatów i maszyn.

Zastosowanie

Przewód LGY 16 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do:

• Wykonywania połączeń wyrównawczych i ochronnych w budownictwie mieszkaniowym i przemysłowym.
• Okablowania wewnętrznego w rozdzielnicach niskiego napięcia oraz szafach sterowniczych.
• Układania na stałe w rurach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Zastosowań w obwodach sygnalizacyjnych i kontrolnych, gdzie wymagana jest większa obciążalność prądowa.
• Montażu w zamkniętych korytkach kablowych oraz wewnątrz urządzeń elektrycznych i oświetleniowych.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 16 mm² należy pamiętać o kilku kluczowych zasadach inżynieryjnych. Ze względu na giętką strukturę żyły, przy podłączaniu do zacisków śrubowych lub sprężynowych, bezwzględnie zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych), co zapobiega rozwarstwianiu się drucików miedzianych i zapewnia trwały styk elektryczny. Przewód nie jest przeznaczony do bezpośredniego układania w rynnach, drabinkach lub otwartych korytarzach kablowych bez dodatkowej osłony. Należy unikać przekraczania dopuszczalnego promienia gięcia, aby nie uszkodzić struktury miedzi oraz izolacji PVC.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewody typu H07V-K są przeznaczone głównie do pracy wewnątrz budynków i urządzeń. Stosowanie na zewnątrz jest dopuszczalne tylko w przypadku zapewnienia odpowiedniej ochrony przed promieniowaniem UV i wilgocią (np. w szczelnych rurach osłonowych).
• Jaka jest różnica między LGY a H07V-K? Są to oznaczenia tego samego typu przewodu – LGY to polskie oznaczenie tradycyjne, natomiast H07V-K to oznaczenie według europejskiej normy zharmonizowanej.
• Czy mogę użyć tego przewodu do uziemienia? Tak, żółto-zielona kolorystyka izolacji jest dedykowana właśnie dla przewodów ochronnych (PE) oraz uziemiających.
