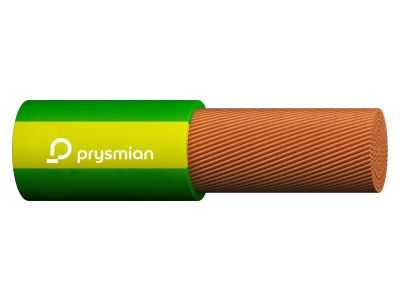

Przewód instalacyjny H07V-K (LGY) 16 450/750V, żółto-zielony KRĄŻEK | 20366687 Prysmian

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 16 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany przez renomowanego producenta Prysmian. Charakteryzuje się on elastyczną żyłą miedzianą wielodrutową klasy 5, co znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach szaf sterowniczych i rozdzielnic. Izolacja wykonana z polichlorku winylu (PVC) w kolorze żółto-zielonym jednoznacznie identyfikuje ten przewód jako żyłę ochronną (PE), co jest kluczowe dla bezpieczeństwa każdej instalacji elektrycznej. Napięcie znamionowe 450/750V pozwala na szerokie spektrum zastosowań w systemach niskiego napięcia, zapewniając stabilność parametrów elektrycznych nawet przy długotrwałym obciążeniu.

• Wysoka elastyczność: Klasa giętkości żyły ułatwia układanie w kanałach i rurkach elektroinstalacyjnych.
• Trwała izolacja: Specjalna mieszanka PVC chroni przed uszkodzeniami mechanicznymi i wpływem czynników zewnętrznych wewnątrz budynków.
• Bezpieczeństwo: Wyraźna kolorystyka żółto-zielona zgodna z międzynarodowymi standardami identyfikacji żył ochronnych.
• Renoma producenta: Marka Prysmian gwarantuje najwyższą czystość miedzi i powtarzalność parametrów technicznych.

Zgodność z Normami

Przewód H07V-K (LGY) 16 mm² został wyprodukowany zgodnie z rygorystycznymi normami zharmonizowanymi, co potwierdza oznaczenie literowe H07V-K. Spełnia on wymagania normy PN-EN 50525-2-31, co jest gwarancją bezpieczeństwa i jakości w profesjonalnych instalacjach budowlanych oraz przemysłowych. Produkt posiada certyfikację potwierdzającą odporność na rozprzestrzenianie płomienia zgodnie z normą IEC 60332-1-2, co podnosi poziom bezpieczeństwa pożarowego w miejscu montażu.

Zastosowanie

Przewód ten znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem do wykonywania połączeń wyrównawczych oraz uziemiających. Dzięki swojej elastyczności, jest preferowanym wyborem do wewnętrznego okablowania szaf rozdzielczych, skrzynek bezpiecznikowych oraz aparatury sterowniczej. Może być układany w rurkach elektroinstalacyjnych (zarówno podtynkowych, jak i natynkowych) oraz w zamkniętych kanałach instalacyjnych w suchych pomieszczeniach. Doskonale sprawdza się również w urządzeniach gospodarstwa domowego oraz maszynach przemysłowych, gdzie wymagana jest wysoka odporność na drgania i częste zginanie.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 16 mm² należy pamiętać o kilku kluczowych zasadach inżynieryjnych:

• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury wielodrutowej żyły miedzianej.
• Zakończenie żył: Ze względu na elastyczną strukturę żyły (LGY), końcówki przewodu muszą być zakończone tulejkami kablowymi przed montażem w zaciskach śrubowych, co zapobiega przecinaniu pojedynczych drucików i zapewnia optymalny styk elektryczny.
• Ograniczenia: Bezpośrednie układanie przewodu w korytach kablowych bez dodatkowej osłony lub w ziemi jest niedozwolone.
• Środowisko: Przewód jest przeznaczony do pracy w suchych pomieszczeniach; należy unikać narażenia na bezpośrednie działanie wilgoci i promieniowania UV bez odpowiednich osłon.

FAQ

1. Czy przewód H07V-K 16 mm² można układać bezpośrednio w tynku?
Nie, przewód ten powinien być prowadzony w rurkach elektroinstalacyjnych lub kanałach. Bezpośrednie układanie pod tynkiem bez osłony nie jest zalecane dla przewodów typu LGY.

2. Jaka jest różnica między LGY a H07V-K?
Są to oznaczenia tego samego typu przewodu. H07V-K to oznaczenie według normy zharmonizowanej, natomiast LGY to tradycyjne oznaczenie polskie określające przewód elastyczny (L), o izolacji polwinitowej (G) i napięciu znamionowym (Y - w starym nazewnictwie).

3. Czy ten przewód nadaje się do uziemienia rozdzielnicy?
Tak, przekrój 16 mm² oraz żółto-zielona izolacja sprawiają, że jest to idealny przewód do wykonywania głównych połączeń wyrównawczych i uziemiających w budynkach mieszkalnych i przemysłowych.
