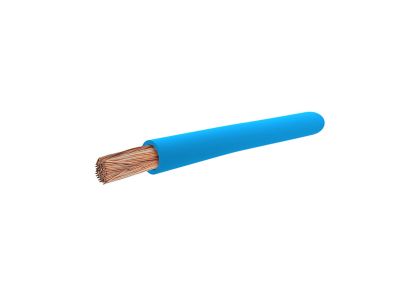

Przewód instalacyjny H07V-K (LGY) 16 450/750V niebieski KRĄŻEK | G-106046 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju 16 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach zasilania i sterowania. Oznaczenie H07V-K wskazuje na wykonanie według normy zharmonizowanej (H) na napięcie znamionowe 450/750V (07), w izolacji z polwinitu (V) oraz z żyłą miedzianą wielodrutową giętką (K). Dzięki zastosowaniu miedzi o wysokiej czystości, przewód charakteryzuje się doskonałą przewodnością elektryczną, co minimalizuje straty energii w instalacji.

• Przekrój znamionowy 16 mm²: Pozwala na bezpieczne przesyłanie znacznych prądów roboczych, co jest kluczowe w zasilaniu rozdzielnic i większych odbiorników energii.
• Giętkość klasy 5: Wielodrutowa konstrukcja żyły ułatwia manewrowanie przewodem w ciasnych przestrzeniach szaf sterowniczych i korytek, redukując ryzyko uszkodzenia mechanicznego podczas układania.
• Izolacja PVC (Polwinit): Zapewnia skuteczną ochronę dielektryczną oraz odporność na typowe czynniki środowiskowe występujące wewnątrz budynków.
• Niebieski kolor izolacji: Zgodnie ze standardami identyfikacji żył, kolor niebieski jest dedykowany dla przewodu neutralnego (N), co ułatwia organizację i serwisowanie instalacji.

Zgodność z Normami

Produkt został wyprodukowany przez renomowaną firmę TF-Kable zgodnie z rygorystycznymi normami zharmonizowanymi. Spełnienie wymagań normy H07V-K gwarantuje pełną kompatybilność z europejskimi systemami elektroenergetycznymi. Przewód jest dopuszczony do pracy przy napięciu roboczym do 1000 V prądu zmiennego (AC) lub do 750 V prądu stałego (DC) w stosunku do ziemi, pod warunkiem zastosowania wewnątrz urządzeń lub w osłonach oświetleniowych.

Zastosowanie

Przewód LGY 16 mm² znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie mieszkaniowym. Jest idealnym rozwiązaniem do:

• Wykonywania połączeń wewnątrz rozdzielnic elektrycznych, szaf sterowniczych i aparatury modułowej.
• Układania na stałe w rurach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Zastosowań w obwodach sygnalizacyjnych, kontrolnych i pomiarowych, gdzie wymagana jest wysoka elastyczność przewodu.
• Okablowania wewnętrznego w urządzeniach elektrycznych i oprawach oświetleniowych.

Ważne ograniczenie: Przewodów tych nie wolno układać bezpośrednio w rynnach kablowych, drabinkach lub otwartych korytarzach bez dodatkowej osłony mechanicznej.

Wskazówki Montażowe

Podczas instalacji przewodu H07V-K 16 mm² należy zwrócić uwagę na promień gięcia, aby nie naruszyć struktury wielodrutowej żyły. Zaleca się stosowanie odpowiednich końcówek tulejkowych (izolowanych lub nieizolowanych) przed wpięciem przewodu do zacisków śrubowych lub sprężynowych. Zastosowanie tulejek zapobiega rozwarstwianiu się drucików miedzianych i gwarantuje stabilny moment dokręcania oraz niską rezystancję styku. Przewód powinien być prowadzony w zamkniętych systemach osłonowych, takich jak rury instalacyjne lub zamknięte korytka kablowe, aby zapewnić długotrwałą bezawaryjność izolacji.

FAQ

• Czy przewód LGY 16 można stosować na zewnątrz? Przewód H07V-K jest przeznaczony głównie do zastosowań wewnętrznych. W przypadku stosowania na zewnątrz musi być prowadzony w szczelnych rurach instalacyjnych chroniących przed promieniowaniem UV i wilgocią.
• Jaka jest różnica między LGY a H07V-K? Są to oznaczenia tożsame w polskiej praktyce rynkowej; LGY to polskie oznaczenie tradycyjne, natomiast H07V-K to oznaczenie według normy zharmonizowanej.
• Czy ten przewód nadaje się do mostkowania w rozdzielnicy? Tak, ze względu na swoją giętkość i przekrój 16 mm², jest to jeden z najczęściej wybieranych przewodów do wykonywania mostków prądowych pomiędzy aparatami modułowymi.
