Przewód instalacyjny H07V-K (LGY) 16 450/750V, niebieski BĘBEN | 5901854405933-B Elpar

Opis i Kluczowe Cechy

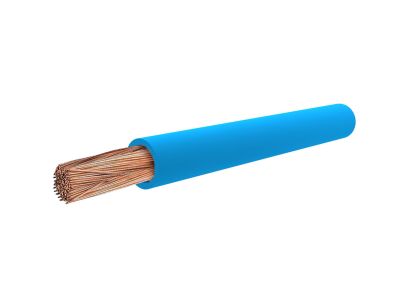

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 16 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach rozdzielczych i sterowniczych. Produkt charakteryzuje się napięciem znamionowym 450/750V, co pozwala na bezpieczną pracę w szerokim spektrum instalacji niskiego napięcia. Konstrukcja opiera się na żyle miedzianej wielodrutowej giętkiej klasy 5 (oznaczenie K), co gwarantuje wyjątkową elastyczność i ułatwia prowadzenie przewodu w ciasnych przestrzeniach szaf sterowniczych oraz korytek kablowych.

• Przekrój 16 mm²: Pozwala na stabilne przesyłanie znacznych prądów roboczych przy zachowaniu optymalnych parametrów cieplnych.
• Izolacja polwinitowa (PVC): Zapewnia wysoką odporność mechaniczną oraz doskonałe właściwości dielektryczne w temperaturze pracy do +70°C.
• Kolor niebieski: Ułatwia identyfikację torów neutralnych (N) w instalacjach prądu przemiennego lub ujemnych biegunów w układach DC, zgodnie z obowiązującymi standardami kolorystycznymi.
• Forma dostawy: Przewód dostarczany na bębnie, co minimalizuje ryzyko splątania podczas odwijania i ułatwia logistykę na placu budowy lub w warsztacie prefabrykacji.

Zgodność z Normami

Produkt został wykonany zgodnie z normą zharmonizowaną (H), co potwierdza jego wysoką jakość i dopuszczenie do obrotu na rynkach całej Unii Europejskiej. Spełnienie rygorystycznych wymogów normatywnych gwarantuje powtarzalność parametrów technicznych oraz bezpieczeństwo użytkowania w instalacjach stałych. Przewód spełnia wymagania dotyczące nierozprzestrzeniania płomienia na pojedynczym kablu, co podnosi standard ochrony przeciwpożarowej obiektu.

Zastosowanie

Przewód H07V-K (LGY) 16 mm² znajduje szerokie zastosowanie w nowoczesnym przemyśle i budownictwie. Jest dedykowany przede wszystkim do:

• Okablowania tablic rozdzielczych i szaf sterowniczych, gdzie wymagana jest duża giętkość żył.
• Układania na stałe w rurkach instalacyjnych (peszlach) oraz w podobnych układach zamkniętych.
• Połączeń wewnątrz urządzeń elektroenergetycznych i aparatury sterowniczej.
• Instalacji w pomieszczeniach suchych, montowanych zarówno natynkowo, jak i podtynkowo w rurach izolacyjnych.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 16 mm² należy zwrócić szczególną uwagę na promień gięcia, aby nie uszkodzić struktury wielodrutowej żyły miedzianej. Zaleca się stosowanie odpowiednich końcówek tulejkowych (izolowanych lub nieizolowanych) zaciskanych praską dedykowaną do przekroju 16 mm², co zapewni trwały styk elektryczny i zapobiegnie utlenianiu się miedzi. Należy przestrzegać dopuszczalnych temperatur układania oraz dbać o to, by moment dokręcania zacisków w aparatach modułowych był zgodny z dokumentacją techniczną producenta osprzętu.

FAQ

1. Czy przewód H07V-K 16 mm² może być stosowany bezpośrednio w ziemi?
Nie, przewody typu LGY (H07V-K) nie posiadają wzmocnionej powłoki zewnętrznej odpornej na wilgoć i uszkodzenia mechaniczne występujące w gruncie. Powinny być układane wyłącznie w rurach instalacyjnych lub wewnątrz urządzeń.

2. Jaka jest różnica między H07V-K a LGY?
Są to oznaczenia tego samego typu przewodu. H07V-K to oznaczenie według normy zharmonizowanej, natomiast LGY to tradycyjne oznaczenie polskie (L - linka, G - giętka, Y - izolacja polwinitowa).

3. Czy kolor niebieski jest obowiązkowy dla przewodu neutralnego?
Tak, zgodnie z normą PN-HD 308 S2, kolor niebieski jest zarezerwowany dla przewodu neutralnego (N) w instalacjach elektrycznych.
