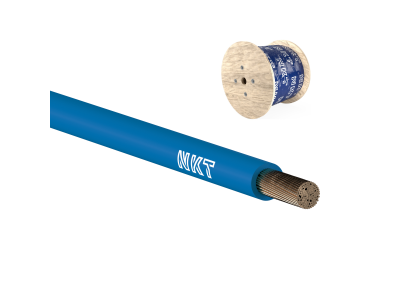

Przewód instalacyjny H07V-K (LGY) 16 450/750V, niebieski BĘBEN | 160001075D1000 Nkt

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 16 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany przez renomowanego producenta NKT. Produkt charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej klasy 5, co w praktyce instalacyjnej oznacza wyjątkową łatwość układania w ciasnych przestrzeniach oraz odporność na wielokrotne zginanie. Izolacja wykonana ze specjalnie dobranego polwinitu (PVC) w kolorze niebieskim zapewnia nie tylko doskonałe właściwości dielektryczne, ale także ułatwia identyfikację torów prądowych (zazwyczaj neutralnych) w rozbudowanych systemach automatyki i rozdzielnicach.

• Napięcie znamionowe: Przewód przystosowany jest do pracy pod napięciem 450/750V, co pozwala na jego bezpieczne stosowanie w większości standardowych instalacji niskiego napięcia.
• Wysoka elastyczność: Dzięki zastosowaniu żyły klasy K (giętkiej), przewód idealnie układa się w korytach kablowych i rurkach instalacyjnych bez ryzyka uszkodzenia struktury miedzi.
• Trwałość izolacji: Powłoka polwinitowa chroni przed czynnikami zewnętrznymi i zapewnia długowieczność instalacji wewnątrz budynków.
• Logistyka: Produkt dostarczany na bębnie, co znacząco ułatwia odwijanie i minimalizuje ryzyko splątania przewodu podczas prac montażowych na dużą skalę.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe 450/750V (07), izolację polwinitową (V) oraz giętką strukturę żyły (K). Produkt spełnia rygorystyczne wymagania dotyczące przewodów jednożyłowych bez powłoki do układania na stałe, co potwierdza jego niezawodność w profesjonalnych aplikacjach inżynieryjnych.

Zastosowanie

Przewód LGY 16 mm² znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie kubaturowym. Jest niezastąpiony przy:

• Okablowaniu szaf sterowniczych i tablic rozdzielczych, gdzie wymagany jest duży przekrój przy zachowaniu elastyczności połączeń.
• Wykonywaniu połączeń wewnątrz urządzeń elektroenergetycznych, gdzie występują ograniczone przestrzenie montażowe.
• Układaniu w rurkach instalacyjnych (peszlach) montowanych podtynkowo lub natynkowo w pomieszczeniach suchych.
• Tworzeniu stałych, zabezpieczonych połączeń w układach automatyki przemysłowej.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 16 mm² należy zwrócić uwagę na odpowiedni dobór końcówek tulejkowych. Ze względu na wielodrutową strukturę żyły, zaleca się stosowanie prasek o odpowiednim profilu zacisku, co zapewni optymalny styk elektryczny i zapobiegnie utlenianiu się miedzi. Przewód powinien być układany w temperaturze otoczenia nie niższej niż +5°C, aby uniknąć pękania izolacji. W przypadku prowadzenia w rurkach instalacyjnych, należy zachować odpowiedni promień gięcia, aby nie osłabić struktury mechanicznej żyły miedzianej. Niebieski kolor izolacji powinien być wykorzystywany zgodnie z projektem instalacji, najczęściej do oznaczania przewodu neutralnego (N).

FAQ

1. Czy przewód H07V-K 16 mm² może być stosowany na zewnątrz?
Przewód ten jest przeznaczony głównie do pracy w pomieszczeniach suchych oraz wewnątrz urządzeń. Nie zaleca się stosowania go bezpośrednio na zewnątrz bez dodatkowej osłony chroniącej przed promieniowaniem UV i wilgocią.

2. Jaka jest różnica między LGY a H07V-K?
Są to oznaczenia tego samego typu przewodu. LGY to tradycyjne polskie oznaczenie, natomiast H07V-K jest oznaczeniem według normy zharmonizowanej obowiązującej w całej Unii Europejskiej.

3. Czy ten przewód nadaje się do zasilania falowników?
Tak, ze względu na swoją giętkość i przekrój 16 mm², doskonale nadaje się do połączeń wewnątrz szaf napędowych, o ile parametry prądowe falownika mieszczą się w obciążalności długotrwałej tego przewodu.
