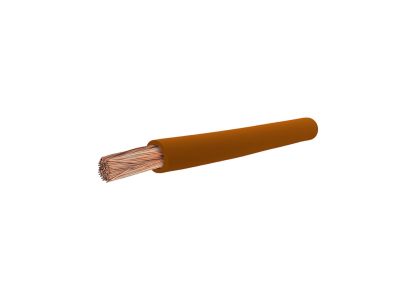

Przewód instalacyjny H07V-K (LGY) 16 450/750V, brązowy KRĄŻEK | 5901854405896 Elpar

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju 16 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach rozdzielczych i sterowniczych. Produkt marki ELPAR charakteryzuje się miedzianą żyłą wielodrutową o wysokiej giętkości (klasa 5), co znacząco ułatwia prowadzenie tras kablowych w ciasnych przestrzeniach szaf sterowniczych oraz korytach kablowych. Izolacja wykonana ze specjalistycznego polwinitu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne. Napięcie znamionowe 450/750V pozwala na bezpieczną pracę w większości standardowych instalacji niskiego napięcia, gwarantując stabilność przesyłu energii przy zachowaniu optymalnych parametrów cieplnych.

• Przekrój znamionowy 16 mm²: Pozwala na bezpieczne przewodzenie prądów o dużym natężeniu, minimalizując spadki napięcia w instalacji.
• Giętkość klasy 5: Umożliwia łatwe formowanie przewodu, co jest kluczowe przy montażu w gęsto upakowanych tablicach rozdzielczych.
• Izolacja polwinitowa (V): Zapewnia trwałość i odporność na starzenie w środowisku suchym.
• Kolor brązowy: Ułatwia identyfikację fazy w systemach wielofazowych, zwiększając bezpieczeństwo serwisu.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z normą zharmonizowaną (H), co potwierdza jego najwyższą jakość i dopuszczenie do stosowania na terenie całej Unii Europejskiej. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: H oznacza normę zharmonizowaną, 07 wskazuje na napięcie znamionowe 450/750V, V określa izolację polwinitową, a K symbolizuje giętką konstrukcję żyły do układania na stałe. Produkt spełnia rygorystyczne wymagania bezpieczeństwa, co jest niezbędne przy odbiorach technicznych instalacji przemysłowych.

Zastosowanie

Przewód LGY 16 mm² znajduje szerokie zastosowanie w sektorze elektroenergetycznym i automatyce przemysłowej. Jest idealnym rozwiązaniem do:

• Wykonywania połączeń wewnątrz szaf sterowniczych i rozdzielnic niskiego napięcia.
• Układania w rurkach instalacyjnych (peszlach) montowanych zarówno natynkowo, jak i podtynkowo.
• Zabezpieczonych połączeń wewnątrz urządzeń elektrycznych, gdzie wymagana jest wysoka elastyczność przewodu.
• Okablowania systemów zasilania awaryjnego i rozruchowego maszyn.

Produkt przeznaczony jest do pracy w pomieszczeniach suchych, gdzie nie jest narażony na bezpośrednie działanie czynników atmosferycznych.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 16 mm² należy zwrócić szczególną uwagę na odpowiednie zakończenie żyły wielodrutowej. Zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych), co zapobiega przecinaniu pojedynczych drucików miedzi przez śruby zaciskowe i gwarantuje trwały styk elektryczny. Należy przestrzegać dopuszczalnego promienia gięcia, aby nie uszkodzić struktury izolacji oraz żyły. W przypadku układania w rurkach instalacyjnych, należy dobrać ich średnicę tak, aby wypełnienie nie przekraczało normatywnych wartości, co zapobiegnie nadmiernemu nagrzewaniu się przewodów podczas pracy pod obciążeniem.

FAQ

• Czy przewód można stosować na zewnątrz? Przewód H07V-K przeznaczony jest do pracy w pomieszczeniach suchych. Nie zaleca się stosowania go na zewnątrz bez dodatkowej osłony chroniącej przed promieniowaniem UV i wilgocią.
• Jaka jest różnica między LGY a H07V-K? Są to oznaczenia tego samego typu przewodu – LGY to polskie oznaczenie tradycyjne, natomiast H07V-K to oznaczenie zgodne z europejską normą zharmonizowaną.
• Czy przewód nadaje się do zasilania silników? Tak, ze względu na swoją giętkość i parametry napięciowe, doskonale nadaje się do połączeń wewnątrz układów sterowania i zasilania silników elektrycznych.
