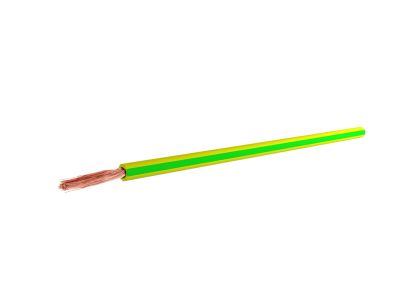

Przewód instalacyjny H07V-K (LGY) 150 450/750V, żółto-zielony BĘBEN | G-106137 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 150 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o najbardziej wymagających systemach zasilania i sterowania. Produkt został wykonany zgodnie z normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa. Napięcie znamionowe wynoszące 450/750V pozwala na bezpieczną eksploatację w szerokim spektrum instalacji przemysłowych i budynkowych.

• Żyła miedziana wielodrutowa giętka (klasa K): Zastosowanie miedzi o wysokiej czystości w formie giętkiej linki znacząco ułatwia prowadzenie przewodu w ciasnych przestrzeniach, korytach oraz szafach sterowniczych, minimalizując ryzyko uszkodzeń mechanicznych podczas formowania wiązek.
• Izolacja polwinitowa (V): Powłoka wykonana z wysokiej jakości PVC (polwinitu) zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie, co przekłada się na długowieczność instalacji.
• Kolorystyka ochronna: Żółto-zielona barwa izolacji jednoznacznie identyfikuje przewód jako ochronny (PE), co jest kluczowe dla zachowania standardów bezpieczeństwa i poprawnej identyfikacji obwodów przez personel techniczny.
• Wysoka obciążalność: Przekrój 150 mm² umożliwia przesyłanie znacznych prądów roboczych, co czyni go idealnym rozwiązaniem dla głównych torów prądowych w rozdzielnicach niskiego napięcia.

Zgodność z Normami

Produkt marki TF-Kable spełnia rygorystyczne wymagania norm zharmonizowanych, co potwierdza oznaczenie H07V-K. Przewód jest dopuszczony do pracy przy napięciu roboczym do 1000 V prądu zmiennego (AC) lub do 750 V prądu stałego (DC) w stosunku do ziemi, pod warunkiem zastosowania wewnątrz urządzeń lub w instalacjach oświetleniowych. Zgodność z normami gwarantuje, że przewód zachowuje swoje parametry techniczne w deklarowanym zakresie temperatur i warunków środowiskowych.

Zastosowanie

Przewód H07V-K 150 mm² znajduje szerokie zastosowanie w profesjonalnym sektorze elektroenergetycznym. Jest dedykowany do:

• Wykonywania połączeń wewnątrz rozdzielnic elektrycznych, szaf sterowniczych i aparatury kontrolnej.
• Układania na stałe w rurach instalacyjnych (peszlach) oraz zamkniętych korytkach kablowych.
• Instalacji wewnątrz urządzeń elektrycznych, gdzie wymagana jest wysoka elastyczność przy dużym przekroju żyły.
• Systemów oświetleniowych i obwodów sygnalizacyjnych o podwyższonych wymaganiach prądowych.

Ważna uwaga: Przewodu nie należy układać bezpośrednio w rynnach, drabinkach lub otwartych korytarzach kablowych bez dodatkowej osłony mechanicznej.

Wskazówki Montażowe

Podczas montażu przewodu o przekroju 150 mm² należy zwrócić szczególną uwagę na promień gięcia, aby nie uszkodzić struktury wielodrutowej żyły miedzianej. Zaleca się stosowanie odpowiednich końcówek tulejkowych lub oczkowych, zaciskanych profesjonalną praską hydrauliczną, co zapewni minimalną rezystancję styku i zapobiegnie przegrzewaniu się punktów połączeniowych. W przypadku montażu w rurach instalacyjnych, należy upewnić się, że średnica rury pozwala na swobodne przeciągnięcie przewodu bez nadmiernego naciągu izolacji.

FAQ

• Czy przewód może być stosowany na zewnątrz? Przewód H07V-K jest przeznaczony głównie do zastosowań wewnętrznych. W przypadku instalacji zewnętrznej musi być prowadzony w rurach lub kanałach chroniących przed bezpośrednim działaniem promieniowania UV i warunków atmosferycznych.
• Jaka jest maksymalna temperatura pracy? Standardowa izolacja PVC pozwala na pracę żyły w temperaturze do +70°C podczas normalnej eksploatacji.
• Czy produkt jest dostarczany na bębnie? Tak, ze względu na duży przekrój i wagę, przewód dostarczany jest na bębnie, co ułatwia jego odwijanie i zapobiega splątaniu podczas prac instalacyjnych.
