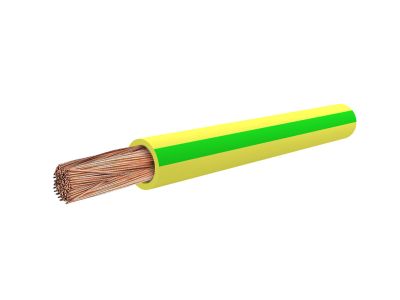

Przewód instalacyjny H07V-K (LGY) 120 450/750V, żółto-zielony BĘBEN | G-106129 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 120 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach zasilania i sterowania. Produkt marki TF-Kable charakteryzuje się konstrukcją opartą na normie zharmonizowanej (H), co gwarantuje pełną kompatybilność z europejskimi standardami technicznymi. Napięcie znamionowe 450/750V pozwala na bezpieczną pracę w większości instalacji przemysłowych i budynkowych.

• Żyła miedziana wielodrutowa giętka (klasa K): Zastosowanie miedzi o wysokiej czystości w formie linki znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach i korytach, co jest kluczowe przy przekroju 120 mm².
• Izolacja polwinitowa (V): Wykonana z wysokiej jakości PVC, zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne.
• Kolorystyka ochronna: Żółto-zielona barwa izolacji jednoznacznie identyfikuje przewód jako ochronny (PE), co podnosi standardy bezpieczeństwa pracy.
• Wysoka obciążalność: Przekrój 120 mm² umożliwia przesyłanie znacznych prądów roboczych, minimalizując spadki napięcia w rozległych instalacjach.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z rygorystycznymi normami zharmonizowanymi, co potwierdza oznaczenie H07V-K. Spełnienie tych standardów oznacza, że produkt przeszedł testy w zakresie wytrzymałości izolacji, odporności na rozprzestrzenianie płomienia oraz parametrów geometrycznych żyły. Jest to produkt dedykowany dla inżynierów i instalatorów, dla których priorytetem jest certyfikowana jakość i bezpieczeństwo eksploatacji.

Zastosowanie

Przewód H07V-K 120 mm² znajduje szerokie zastosowanie w sektorze elektroenergetycznym i automatyce przemysłowej. Idealnie sprawdza się w:

• Rozdzielnicach i szafach sterowniczych: Jako przewód połączeniowy i uziemiający przy napięciach roboczych do 1000V AC lub 750V DC względem ziemi.
• Obwodach sygnalizacyjnych i kontrolnych: Gdzie wymagana jest wysoka niezawodność połączeń.
• Instalacjach podtynkowych i natynkowych: Przy zastosowaniu rur instalacyjnych lub zamkniętych korytek kablowych.
• Oświetleniu i urządzeniach elektrycznych: Jako wewnętrzne okablowanie systemowe.

Ważna uwaga: Przewodu nie należy układać bezpośrednio w rynnach, drabinkach ani otwartych korytarzach kablowych bez dodatkowej osłony.

Wskazówki Montażowe

Podczas montażu przewodu o przekroju 120 mm² należy zwrócić szczególną uwagę na promień gięcia, aby nie uszkodzić struktury wielodrutowej żyły miedzianej. Zaleca się stosowanie profesjonalnych końcówek tulejkowych lub oczkowych, zaciskanych dedykowaną praską hydrauliczną, co zapewni optymalny styk elektryczny i zapobiegnie przegrzewaniu się punktów połączeniowych. W przypadku układania w rurach instalacyjnych, należy upewnić się, że średnica rury pozwala na swobodne odprowadzanie ciepła generowanego przez przepływający prąd.

FAQ

• Czy przewód może być stosowany na zewnątrz? Przewód H07V-K w izolacji PVC jest przeznaczony głównie do pracy wewnątrz budynków lub w osłonach. Bezpośrednia ekspozycja na promieniowanie UV i warunki atmosferyczne nie jest zalecana.
• Jaka jest maksymalna temperatura pracy? Standardowa temperatura pracy dla izolacji polwinitowej wynosi zazwyczaj do +70°C na żyle.
• Czy produkt jest dostarczany na bębnie? Tak, ze względu na duży przekrój i wagę, przewód dostarczany jest na bębnie, co ułatwia jego odwijanie i zapobiega splątaniu podczas prac instalacyjnych.
