Przewód instalacyjny H07V-K (LGY) 120 450/750V, niebieski BĘBEN | G-106132 TF Kable

Opis i Kluczowe Cechy

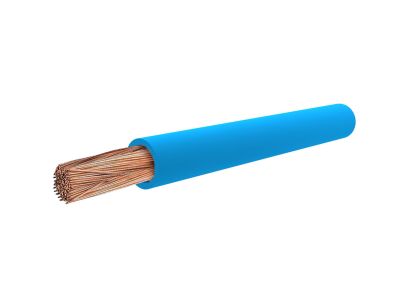

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 120 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o najbardziej wymagających systemach zasilania i sterowania. Produkt marki TF-Kable charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej klasy 5, co w połączeniu z izolacją polwinitową (PVC) gwarantuje doskonałe parametry przewodzenia oraz wysoką elastyczność. Napięcie znamionowe 450/750V pozwala na bezpieczną eksploatację w szerokim spektrum instalacji przemysłowych i budowlanych. Niebieski kolor izolacji ułatwia identyfikację torów neutralnych (N) w rozdzielnicach, co jest kluczowe dla zachowania przejrzystości i bezpieczeństwa układu.

• Przekrój 120 mm²: Pozwala na przesyłanie prądów o dużym natężeniu przy zachowaniu optymalnych parametrów cieplnych.
• Giętkość klasy 5: Ułatwia formowanie wiązek i układanie przewodu w ciasnych przestrzeniach szaf sterowniczych.
• Izolacja PVC: Wytrzymała powłoka polwinitowa chroni przed uszkodzeniami mechanicznymi i wpływem czynników zewnętrznych.
• Napięcie robocze: Do 1000 V prądu zmiennego (AC) lub do 750 V prądu stałego (DC) względem ziemi przy zastosowaniach wewnątrz urządzeń.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co potwierdza jego wysoką jakość i dopuszczenie do obrotu na rynkach całej Unii Europejskiej. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe 450/750V (07), izolację polwinitową (V) oraz giętką strukturę żyły (K). Produkt spełnia rygorystyczne wymagania bezpieczeństwa stawiane przewodom elektroenergetycznym jednożyłowym, co czyni go zaufanym wyborem dla profesjonalnych instalatorów i prefabrykatorów rozdzielnic.

Zastosowanie

Dzięki swojej uniwersalności i wytrzymałości, przewód LGY 120 znajduje szerokie zastosowanie w profesjonalnej branży elektro-technicznej. Jest idealnym rozwiązaniem do:

• Wykonywania połączeń wewnątrz rozdzielnic niskiego napięcia oraz szaf sterowniczych.
• Układania na stałe w rurach instalacyjnych montowanych na tynku lub pod tynkiem.
• Zastosowań w obwodach sygnalizacyjnych, kontrolnych i pomiarowych.
• Okablowania systemów oświetleniowych oraz urządzeń elektrycznych pracujących w trudnych warunkach.
• Instalacji w zamkniętych korytkach kablowych, gdzie wymagana jest wysoka obciążalność prądowa.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 120 mm² należy pamiętać o kilku kluczowych zasadach inżynieryjnych. Ze względu na duży przekrój i giętką strukturę żyły, zaleca się stosowanie odpowiednich końcówek tulejkowych, które zapobiegają rozwarstwianiu się drucików miedzianych i zapewniają trwały styk elektryczny. Należy przestrzegać dopuszczalnych promieni gięcia, aby nie uszkodzić struktury izolacji. Przewód nie jest przeznaczony do bezpośredniego układania w rynnach, drabinkach lub otwartych korytarzach kablowych bez dodatkowej osłony. W przypadku montażu wewnątrz urządzeń, dopuszczalne jest napięcie robocze do 1000 V AC.

FAQ

• Czy przewód można układać bezpośrednio w ziemi? Nie, przewody typu H07V-K (LGY) nie są przystosowane do bezpośredniego układania w ziemi; wymagają stosowania rur osłonowych lub korytek.
• Jaka jest różnica między LGY a H07V-K? Są to oznaczenia tego samego typu przewodu – LGY to polskie oznaczenie tradycyjne, natomiast H07V-K to oznaczenie według normy zharmonizowanej.
• Czy kolor niebieski jest obowiązkowy dla przewodu neutralnego? Tak, zgodnie z normami elektroenergetycznymi, kolor niebieski jest zarezerwowany dla przewodu neutralnego (N) w instalacjach prądu przemiennego.
