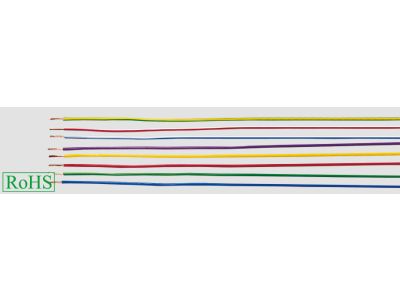

Przewód instalacyjny H07V-K (LGY) 10 450/750V żółto-zielony /100m/ KRĄŻEK | 29194 Helukabel

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 10 mm² to wysokiej klasy komponent elektroenergetyczny od renomowanego producenta Helukabel. Charakteryzuje się on budową jednożyłową z miedzianą żyłą wielodrutową giętką, co zapewnia doskonałą elastyczność i ułatwia manewrowanie w ciasnych przestrzeniach rozdzielnic. Izolacja wykonana ze specjalnego polichlorku winylu (PVC) gwarantuje wysoką wytrzymałość dielektryczną oraz odporność na starzenie termiczne. Przewód został zaprojektowany do pracy przy napięciu znamionowym 450/750V, jednak dopuszcza się jego stosowanie przy napięciu roboczym do 1000V prądu zmiennego (AC) lub do 750V prądu stałego (DC) w stosunku do ziemi, pod warunkiem montażu wewnątrz urządzeń lub opraw oświetleniowych.

• Wysoka elastyczność: Klasa giętkości żyły ułatwia układanie w peszlach i korytkach.
• Wyraźna identyfikacja: Żółto-zielona barwa izolacji jednoznacznie wskazuje na przeznaczenie przewodu jako ochronnego (PE).
• Szeroki zakres napięciowy: Bezpieczna praca w instalacjach niskiego napięcia.
• Trwałość: Wysokiej jakości mieszanka PVC zapewnia długowieczność instalacji.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania europejskie i międzynarodowe, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Przewód jest produkowany zgodnie z normami:

• DIN VDE 0285-525-2-31 / DIN EN 50525-2-31: Standardy określające wymagania dla przewodów jednożyłowych bez powłoki o izolacji termoplastycznej.
• IEC 60227-3: Międzynarodowa norma dotycząca przewodów o izolacji z polichlorku winylu na napięcie znamionowe do 450/750V.
• Znakowanie H07V-K: Zgodne z systemem zharmonizowanym (H), na napięcie 450/750V (07), w izolacji PVC (V) z żyłą giętką (K).

Zastosowanie

Przewód H07V-K 10 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych i automatyce przemysłowej. Jest idealnym rozwiązaniem do:

• Okablowania szaf sterowniczych i rozdzielnic elektrycznych.
• Montażu w rurach instalacyjnych (peszlach) układanych na tynku oraz pod tynkiem.
• Instalacji w zamkniętych korytkach kablowych.
• Wykonywania połączeń wyrównawczych i ochronnych w budownictwie oraz przemyśle.
• Okablowania wewnętrznego w urządzeniach elektrycznych i oprawach oświetleniowych.

Ważna uwaga: Przewodów tych nie należy układać bezpośrednio w rynnach, drabinkach ani otwartych korytarzach kablowych bez dodatkowej osłony mechanicznej.

Wskazówki Montażowe

Podczas instalacji przewodu LGY 10 mm² należy przestrzegać dobrych praktyk elektroinstalacyjnych:

• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury żyły miedzianej oraz izolacji PVC.
• Zakończenie żył: Ze względu na wielodrutową strukturę żyły (linka), końcówki przewodu należy bezwzględnie zakończyć tulejkami zaciskowymi przed montażem w zaciskach śrubowych. Zapobiega to przecinaniu pojedynczych drucików przez śrubę i gwarantuje poprawny styk elektryczny.
• Temperatura układania: Zaleca się montaż w temperaturach dodatnich, aby uniknąć pękania izolacji przy ekstremalnie niskich temperaturach.
• Moment dokręcania: W rozdzielnicach należy stosować odpowiedni moment dokręcania zgodny ze specyfikacją aparatury modułowej, aby zapewnić trwałość połączenia przy przekroju 10 mm².

FAQ

1. Czy ten przewód może być stosowany na zewnątrz?
Przewód H07V-K jest przeznaczony głównie do zastosowań wewnętrznych. W przypadku stosowania na zewnątrz musi być prowadzony w szczelnych rurach instalacyjnych chroniących przed promieniowaniem UV i czynnikami atmosferycznymi.

2. Jaka jest różnica między LGY a H07V-K?
LGY to polskie oznaczenie starszego typu, natomiast H07V-K to oznaczenie zharmonizowane według norm europejskich. W praktyce oba terminy odnoszą się do tego samego typu giętkiego przewodu jednożyłowego.

3. Czy mogę użyć tego przewodu do uziemienia?
Tak, żółto-zielona kolorystyka izolacji jest zarezerwowana dla przewodów ochronnych (PE) i wyrównawczych, co czyni ten produkt idealnym do systemów uziemień.
