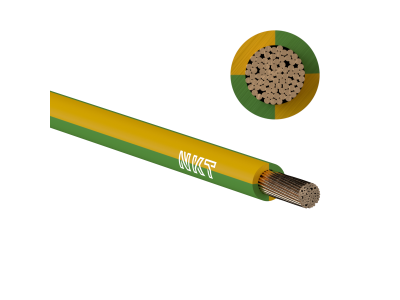

Przewód instalacyjny H07V-K (LGY) 10 450/750V, żółto-zielony KRĄŻEK | 160001073C0100 Nkt

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju 10 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach rozdzielczych i sterowniczych. Produkt charakteryzuje się żyłą miedzianą wielodrutową o wysokiej giętkości (klasa K), co znacząco ułatwia prowadzenie tras kablowych w ciasnych przestrzeniach szaf sterowniczych oraz korytach kablowych. Izolacja wykonana ze specjalistycznego polwinitu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne. Przekrój znamionowy 10 mm² pozwala na bezpieczne przesyłanie znacznych prądów, co czyni go idealnym rozwiązaniem do mostkowania aparatury modułowej oraz zasilania głównych szyn prądowych. Żółto-zielona kolorystyka izolacji jednoznacznie identyfikuje przewód jako ochronny (PE), co jest kluczowe dla zachowania standardów bezpieczeństwa w każdej instalacji.

• Wysoka giętkość: Wielodrutowa konstrukcja żyły miedzianej ułatwia formowanie łuków bez ryzyka uszkodzenia struktury metalu.
• Napięcie znamionowe: Przystosowany do pracy w układach o napięciu 450/750V, co gwarantuje szerokie spektrum zastosowań przemysłowych.
• Trwałość izolacji: Polwinitowa powłoka chroni przed czynnikami zewnętrznymi i zapewnia długowieczność instalacji w warunkach suchych.

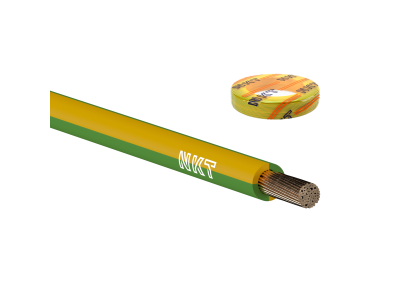

• Praktyczne opakowanie: Produkt dostarczany w formie krążka, co ułatwia odwijanie i minimalizuje ryzyko splątania przewodu podczas prac montażowych.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z rygorystyczną normą zharmonizowaną (H), co potwierdza jego najwyższą jakość i dopuszczenie do obrotu na całym rynku europejskim. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe (07 - 450/750V), izolację polwinitową (V) oraz giętką strukturę żyły (K). Produkt spełnia wymagania bezpieczeństwa niezbędne przy budowie profesjonalnych tablic rozdzielczych oraz urządzeń elektroenergetycznych, co jest potwierdzone certyfikacją producenta NKT.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom prądowym, przewód LGY 10 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej:

• Prefabrykacja rozdzielnic: Idealny do wykonywania połączeń wyrównawczych oraz mostkowania aparatury wewnątrz szaf sterowniczych.
• Okablowanie urządzeń: Stosowany wewnątrz urządzeń elektroenergetycznych, gdzie wymagana jest wysoka odporność na drgania i elastyczność połączeń.
• Instalacje podtynkowe i natynkowe: Możliwość układania w rurkach instalacyjnych oraz zamkniętych systemach koryt kablowych w pomieszczeniach suchych.
• Systemy uziemiające: Ze względu na żółto-zieloną barwę, jest podstawowym wyborem do realizacji połączeń ochronnych i wyrównawczych.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 10 mm² należy zwrócić szczególną uwagę na odpowiednie zakończenie żyły wielodrutowej. Zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych), co zapobiega rozwarstwianiu się drucików miedzianych i gwarantuje stabilny styk elektryczny w zaciskach aparatów. Należy przestrzegać dopuszczalnych promieni gięcia, aby nie osłabić struktury izolacji. W przypadku układania w rurkach instalacyjnych, należy upewnić się, że stopień wypełnienia rury pozwala na swobodne odprowadzanie ciepła generowanego przez przepływający prąd.

FAQ

• Czy przewód można stosować na zewnątrz? Przewód H07V-K przeznaczony jest głównie do pracy w pomieszczeniach suchych. W przypadku zastosowań zewnętrznych musi być prowadzony w szczelnych rurach osłonowych chroniących przed promieniowaniem UV i wilgocią.
• Jaki jest dopuszczalny prąd obciążenia dla przekroju 10 mm²? Obciążalność prądowa zależy od sposobu ułożenia przewodu oraz temperatury otoczenia, jednak przekrój 10 mm² jest dedykowany do obsługi obwodów o znacznym poborze mocy.
• Czy giętkość żyły wpływa na przewodność? Nie, giętka żyła klasy K zachowuje pełne parametry przewodności elektrycznej miedzi, oferując jednocześnie znacznie większy komfort pracy niż sztywne druty (DY).
