Przewód instalacyjny H07V-K (LGY) 10 450/750V, czarny BĘBEN | G-102975-B TF Kable

Opis i Kluczowe Cechy

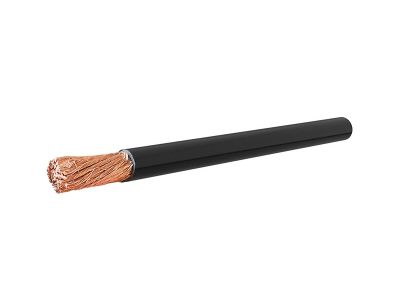

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 10 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach zasilania i sterowania. Produkt charakteryzuje się napięciem znamionowym 450/750V, co pozwala na bezpieczną pracę w standardowych sieciach niskiego napięcia. Konstrukcja oparta na normie zharmonizowanej (H) gwarantuje pełną kompatybilność z europejskimi standardami instalacyjnymi.

• Żyła miedziana wielodrutowa (K): Wykonanie w klasie 5 giętkości znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach, takich jak szafy sterownicze czy korytka grzebieniowe.
• Izolacja polwinitowa (V): Zastosowanie specjalistycznego PVC zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne przy zachowaniu optymalnej elastyczności.
• Przekrój 10 mm²: Pozwala na stabilne przesyłanie prądów o większym natężeniu, minimalizując spadki napięcia w obwodach zasilających.
• Forma dostawy: Produkt dostarczany na bębnie, co ułatwia odwijanie i zapobiega splątaniu przewodu podczas prac montażowych na dużą skalę.

Zgodność z Normami

Przewód H07V-K (LGY) 10 mm² został wyprodukowany przez renomowanego producenta TF-Kable zgodnie z rygorystycznymi normami zharmonizowanymi. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe 450/750V (07), izolację polwinitową (V) oraz giętką strukturę żyły (K). Produkt spełnia wymagania bezpieczeństwa niezbędne do stosowania w budownictwie mieszkaniowym, komercyjnym oraz w przemyśle, co potwierdzają odpowiednie certyfikaty zgodności.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej giętkości, przewód LGY 10 mm² znajduje szerokie zastosowanie w wielu obszarach elektrotechniki:

• Rozdzielnice i szafy sterownicze: Idealny do wykonywania połączeń wewnętrznych, mostkowania aparatury modułowej oraz zasilania szyn zbiorczych.
• Obwody sygnalizacyjne i kontrolne: Zapewnia niezawodną transmisję sygnałów w zaawansowanych systemach automatyki.
• Instalacje oświetleniowe: Możliwość pracy przy napięciu roboczym do 1000 V prądu zmiennego wewnątrz opraw i urządzeń sterujących.
• Montaż w rurach i korytkach: Przeznaczony do układania na stałe w rurach instalacyjnych (na i pod tynkiem) oraz w zamkniętych korytkach kablowych.

Wskazówki Montażowe

Podczas instalacji przewodu H07V-K 10 mm² należy przestrzegać dobrych praktyk inżynierskich:

• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury wielodrutowej żyły miedzianej.
• Zakończenie żył: Ze względu na wielodrutową konstrukcję (linka), końcówki przewodów muszą być bezwzględnie zakończone tulejkami zaciskowymi przed montażem w zaciskach śrubowych.
• Ograniczenia lokalizacyjne: Przewodów nie wolno układać bezpośrednio w rynnach, drabinkach ani otwartych korytarzach kablowych bez dodatkowej osłony mechanicznej.
• Napięcie DC: W przypadku prądu stałego, dopuszczalne napięcie robocze wynosi do 750V w stosunku do ziemi.

FAQ

1. Czy przewód LGY 10 mm² można stosować na zewnątrz bez osłony?
Nie, przewody typu H07V-K są przeznaczone do układania wewnątrz budynków, w rurach instalacyjnych lub zamkniętych korytkach. Nie posiadają izolacji odpornej na bezpośrednie działanie promieniowania UV i warunków atmosferycznych.

2. Jaka jest różnica między H07V-K a LGY?
Są to oznaczenia tego samego typu przewodu. H07V-K to oznaczenie według normy zharmonizowanej, natomiast LGY to tradycyjne oznaczenie polskie (L - linka, G - giętka, Y - izolacja polwinitowa).

3. Czy ten przewód nadaje się do mostkowania wyłączników nadprądowych?
Tak, przekrój 10 mm² oraz giętkość klasy 5 sprawiają, że jest to doskonały wybór do wykonywania mostków w rozdzielnicach, pod warunkiem zastosowania odpowiednich tulejek izolowanych.
