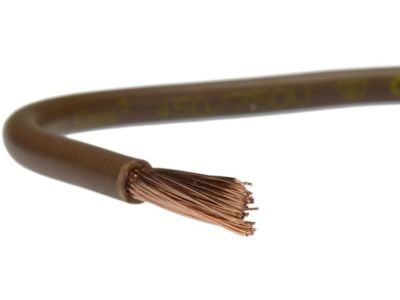

Przewód instalacyjny H07V-K (LGY) 10 450/750V, brązowy KRĄŻEK | WCA2101I005DC0O Eltrim

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 10 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach zasilania i sterowania. Produkt marki ELTRIM charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej klasy 5, co znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach szaf sterowniczych oraz korytek instalacyjnych. Izolacja wykonana z polwinitu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na typowe czynniki mechaniczne występujące wewnątrz budynków.

• Napięcie znamionowe: Przewód pracuje przy napięciu 450/750V, co pozwala na bezpieczne stosowanie w większości instalacji niskiego napięcia.
• Giętkość konstrukcji: Oznaczenie 'K' (LGY) gwarantuje wysoką elastyczność, co redukuje ryzyko uszkodzenia żyły podczas wielokrotnego zginania.
• Kolorystyka: Brązowa izolacja ułatwia identyfikację fazy w układach wielofazowych, zwiększając przejrzystość i bezpieczeństwo serwisowania instalacji.
• Przekrój 10 mm²: Pozwala na przesyłanie znacznych prądów roboczych przy zachowaniu optymalnych parametrów spadku napięcia.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystyczną normą zharmonizowaną (H), co potwierdza jego dopuszczenie do obrotu i stosowania na terenie całej Unii Europejskiej. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe 450/750V (07), izolację polwinitową (V) oraz giętką strukturę żyły (K). Przewód spełnia standardy bezpieczeństwa wymagane w nowoczesnym budownictwie przemysłowym i mieszkaniowym, zapewniając długowieczność i niezawodność połączeń elektrycznych.

Zastosowanie

Przewód H07V-K 10 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej i automatyce przemysłowej. Jest idealnym rozwiązaniem do:

• Wykonywania połączeń wewnątrz rozdzielnic elektrycznych, szaf sterowniczych i aparatury modułowej.
• Układania na stałe w rurach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Okablowania systemów oświetleniowych oraz urządzeń o napięciu roboczym do 1000 V prądu zmiennego (AC) lub do 750 V prądu stałego (DC) względem ziemi.
• Zastosowań w obwodach sygnalizacyjnych i kontrolnych, gdzie wymagana jest wysoka niezawodność styku.

Ważne: Przewodu nie należy układać bezpośrednio w rynnach, drabinkach ani otwartych korytarzach kablowych bez dodatkowej osłony.

Wskazówki Montażowe

Podczas instalacji przewodu LGY 10 mm² należy zwrócić uwagę na odpowiedni dobór końcówek tulejkowych, które są niezbędne przy montażu żyły wielodrutowej w zaciskach śrubowych lub sprężynowych. Zastosowanie tulejek zapobiega rozwarstwianiu się drucików miedzianych i gwarantuje stabilny moment dokręcania, co minimalizuje rezystancję przejścia i ryzyko przegrzania styku. Należy zachować zalecany promień gięcia, aby nie uszkodzić struktury izolacji polwinitowej. Przewód powinien być prowadzony w zamkniętych systemach osłonowych (rury, korytka zamknięte), co chroni go przed uszkodzeniami mechanicznymi.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewód H07V-K przeznaczony jest głównie do pracy wewnątrz budynków i urządzeń. W przypadku stosowania na zewnątrz musi być prowadzony w szczelnych rurach instalacyjnych chroniących przed promieniowaniem UV i wilgocią.
• Jaka jest maksymalna temperatura pracy? Standardowa izolacja PVC pozwala na pracę żyły w temperaturze do +70°C przy normalnej eksploatacji.
• Czy przewód nadaje się do zasilania silników? Tak, ze względu na swoją giętkość i parametry napięciowe, doskonale nadaje się do połączeń wewnątrz układów napędowych i szaf sterowniczych silników.
