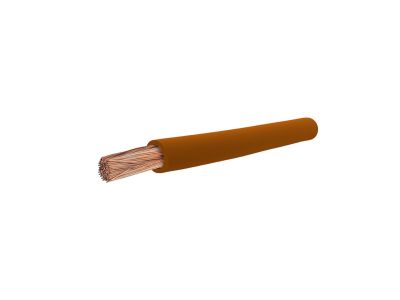

Przewód instalacyjny H07V-K (LGY) 10 450/750V, brązowy KRĄŻEK | G-106033 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 10 mm² to wysokiej klasy komponent elektroenergetyczny, wyprodukowany przez renomowaną markę TF-Kable. Produkt charakteryzuje się konstrukcją opartą na normie zharmonizowanej (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa. Napięcie znamionowe 450/750V pozwala na bezpieczną pracę w większości standardowych instalacji niskiego napięcia. Kluczowym atutem jest miedziana żyła wielodrutowa giętka klasy 5 (K), która znacząco ułatwia manewrowanie przewodem w ciasnych przestrzeniach szaf sterowniczych i rozdzielnic. Izolacja wykonana z polwinitu (V) w kolorze brązowym zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne, co przekłada się na długowieczność całej instalacji.

• Przekrój 10 mm²: Pozwala na przesyłanie znacznych prądów roboczych przy zachowaniu optymalnych spadków napięcia.
• Giętkość klasy 5: Ułatwia formowanie wiązek i podłączanie aparatury modułowej.
• Napięcie 450/750V: Szeroki zakres zastosowań w budownictwie mieszkaniowym i przemysłowym.
• Kolor brązowy: Standardowe oznaczenie fazowe ułatwiające identyfikację obwodów.

Zgodność z Normami

Przewód H07V-K (LGY) 10 mm² został zaprojektowany i wykonany zgodnie z rygorystycznymi normami zharmonizowanymi, co potwierdza oznaczenie (H). Spełnia on wymagania dotyczące bezpieczeństwa pożarowego oraz właściwości fizykochemicznych izolacji PVC. Produkt jest dopuszczony do pracy w instalacjach o napięciu roboczym do 1000 V prądu zmiennego (AC) lub do 750 V prądu stałego (DC) w stosunku do ziemi, pod warunkiem zastosowania wewnątrz urządzeń lub w oprawach oświetleniowych.

Zastosowanie

Dzięki swojej elastyczności i wytrzymałości, przewód ten znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do:

• Okablowania wewnętrznego w szafach rozdzielczych, sterowniczych i aparatach elektrycznych.
• Układania na stałe w rurach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Zastosowań w obwodach sygnalizacyjnych, kontrolnych i pomiarowych.
• Montażu w zamkniętych korytkach kablowych, gdzie wymagana jest wysoka elastyczność przy zachowaniu parametrów prądowych.

Ważne: Przewodu nie należy układać bezpośrednio w rynnach, drabinkach lub otwartych korytarzach kablowych bez dodatkowej osłony.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 10 mm² należy zwrócić szczególną uwagę na promień gięcia, aby nie uszkodzić struktury miedzianych drucików. Zaleca się stosowanie odpowiednich końcówek tulejkowych (izolowanych lub nieizolowanych) przed zaciśnięciem przewodu w zaciskach śrubowych aparatury modułowej lub listew zaciskowych. Zapewnia to pewny styk elektryczny i eliminuje ryzyko poluzowania się pojedynczych drucików żyły. Należy również przestrzegać dopuszczalnych temperatur pracy oraz unikać narażenia izolacji na bezpośrednie działanie promieni UV, jeśli przewód nie jest prowadzony w osłonie.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewód LGY jest przeznaczony głównie do wnętrz budynków i urządzeń. Stosowanie na zewnątrz jest dopuszczalne tylko w przypadku prowadzenia go w szczelnych rurach instalacyjnych chroniących przed czynnikami atmosferycznymi.
• Jaka jest różnica między LGY a H07V-K? Są to oznaczenia tego samego typu przewodu. H07V-K to oznaczenie według normy zharmonizowanej, natomiast LGY to tradycyjne polskie oznaczenie (L - linka, G - giętka, Y - izolacja polwinitowa).
• Czy przewód 10 mm² nadaje się do mostkowania rozdzielnic? Tak, ze względu na swoją giętkość i duży przekrój, jest to jeden z najczęściej wybieranych przewodów do wykonywania połączeń między aparatami w rozdzielnicach głównych i piętrowych.
