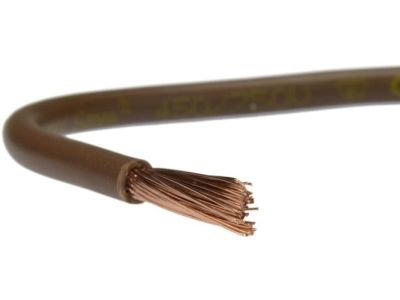

Przewód instalacyjny H07V-K (LGY) 10 450/750V, brązowy KRĄŻEK | 5907702814155 EK Elektrokabel

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 10 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach zasilania i sterowania. Produkt charakteryzuje się budową opartą na normie zharmonizowanej (H), co gwarantuje pełną kompatybilność z europejskimi standardami instalacyjnymi. Napięcie znamionowe 450/750V pozwala na bezpieczną pracę w większości standardowych sieci niskiego napięcia.

• Żyła miedziana wielodrutowa (K): Zastosowanie miedzi o wysokiej czystości w formie giętkiej linki znacząco ułatwia prowadzenie przewodu w ciasnych przestrzeniach i korytach kablowych.
• Izolacja polwinitowa (V): Powłoka wykonana z PVC (polichlorku winylu) zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne.
• Kolorystyka: Brązowa izolacja ułatwia identyfikację fazy w układach wielofazowych, co podnosi bezpieczeństwo prac serwisowych.
• Wysoka obciążalność: Przekrój 10 mm² umożliwia przesyłanie znacznych prądów roboczych przy zachowaniu minimalnych strat napięcia.

Zgodność z Normami

Przewód został wyprodukowany przez renomowaną firmę EK Elektrokabel zgodnie z rygorystycznymi normami zharmonizowanymi. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe 450/750V oraz giętką konstrukcję żyły. Produkt spełnia wymagania bezpieczeństwa niezbędne do stosowania w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym, co potwierdzają odpowiednie certyfikaty zgodności.

Zastosowanie

Dzięki swojej elastyczności i wytrzymałości, przewód LGY 10 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej:

• Prefabrykacja rozdzielnic: Idealny do wykonywania połączeń wewnątrz szaf sterowniczych i rozdzielczych, gdzie wymagany jest mały promień gięcia.
• Obwody sygnalizacyjne i kontrolne: Stabilne przesyłanie sygnałów w zaawansowanych systemach automatyki.
• Instalacje podtynkowe i natynkowe: Przeznaczony do układania na stałe w rurach instalacyjnych oraz zamkniętych korytkach kablowych.
• Oświetlenie i urządzenia: Możliwość stosowania wewnątrz urządzeń elektrycznych przy napięciu roboczym do 1000V AC lub 750V DC w stosunku do ziemi.

Wskazówki Montażowe

Podczas instalacji przewodu H07V-K 10 mm² należy pamiętać o kilku kluczowych zasadach inżynieryjnych:

• Zakończenie żył: Ze względu na wielodrutową strukturę żyły (linka), końcówki przewodu muszą być zakończone odpowiednio dobranymi tulejkami zaciskowymi, aby zapewnić trwały styk elektryczny.
• Ograniczenia układania: Przewodu nie wolno układać bezpośrednio w rynnach, drabinkach lub otwartych korytarzach kablowych bez dodatkowej osłony.
• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzianych drucików oraz izolacji PVC.
• Moment dokręcania: W zaciskach aparatury modułowej należy stosować moment dokręcania zgodny z dokumentacją techniczną danego urządzenia.

FAQ

1. Czy przewód LGY 10 mm² może być stosowany na zewnątrz?
Przewód H07V-K jest przeznaczony głównie do pracy wewnątrz budynków lub w osłonach. Bezpośrednia ekspozycja na promieniowanie UV i warunki atmosferyczne nie jest zalecana bez dodatkowego zabezpieczenia.

2. Jakie jest maksymalne napięcie pracy dla tego przewodu?
Napięcie znamionowe wynosi 450/750V, jednak w przypadku instalacji wewnątrz urządzeń lub w oprawach oświetleniowych, dopuszczalne jest napięcie robocze do 1000V prądu zmiennego.

3. Czy ten przewód nadaje się do zasilania silników?
Tak, o ile przekrój 10 mm² jest odpowiednio dobrany do mocy silnika i prądu rozruchowego, a przewód zostanie poprowadzony w odpowiedniej rurze instalacyjnej lub korycie.
