Przewód instalacyjny H07V-K (LGY) 1,5 450/750V, niebieski KRĄŻEK | 5901854423968 Elpar

Opis i Kluczowe Cechy

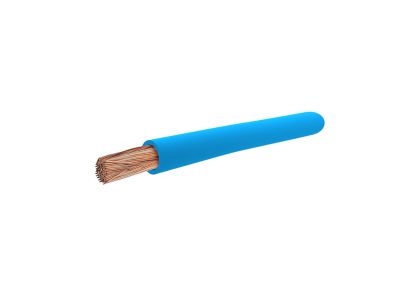

Przewód instalacyjny H07V-K (LGY) o przekroju 1,5 mm² to wysokiej klasy komponent elektroenergetyczny, wyprodukowany przez renomowaną polską markę ELPAR. Produkt charakteryzuje się konstrukcją opartą na miedzianej żyle wielodrutowej giętkiej (klasa 5), co w praktyce instalacyjnej oznacza wyjątkową łatwość układania w ciasnych przestrzeniach oraz odporność na wielokrotne zginanie. Izolacja wykonana z polwinitu (PVC) w kolorze niebieskim nie tylko skutecznie chroni przed przebiciami, ale również ułatwia identyfikację torów neutralnych (N) w systemach prądu przemiennego lub ujemnych biegunów w instalacjach niskonapięciowych.

• Napięcie znamionowe: Przewód przystosowany jest do pracy pod napięciem 450/750V, co pozwala na jego szerokie zastosowanie w instalacjach siłowych i sterowniczych.
• Wysoka elastyczność: Dzięki zastosowaniu żyły klasy K, przewód idealnie układa się w korytach kablowych i peszlach.
• Trwałość izolacji: Polwinitowa powłoka (V) wykazuje wysoką odporność na starzenie oraz czynniki mechaniczne występujące wewnątrz budynków.
• Praktyczne opakowanie: Produkt dostarczany w formie krążka, co minimalizuje ryzyko splątania podczas odwijania na budowie lub w warsztacie prefabrykacji.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: H – norma zharmonizowana, 07 – napięcie znamionowe 450/750V, V – izolacja polwinitowa, K – żyła giętka do układania na stałe. Produkt spełnia rygorystyczne wymagania stawiane przewodom przeznaczonym do profesjonalnych instalacji elektroenergetycznych, co potwierdza deklaracja zgodności producenta ELPAR.

Zastosowanie

Przewód LGY 1,5 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej oraz automatyce przemysłowej. Jest niezastąpiony przy:

• Prefabrykacji rozdzielnic: Idealny do wykonywania połączeń wewnątrz szaf sterowniczych i tablic rozdzielczych, gdzie wymagana jest duża gęstość upakowania aparatury.
• Instalacjach podtynkowych i natynkowych: Przeznaczony do układania w rurkach instalacyjnych (peszlach) oraz zamkniętych korytach kablowych w pomieszczeniach suchych.
• Okablowaniu urządzeń: Stosowany wewnątrz maszyn i urządzeń elektrycznych jako element połączeniowy układów sterowania i zasilania.
• Systemach oświetleniowych: Przekrój 1,5 mm² jest standardem w obwodach oświetleniowych, zapewniając odpowiednią obciążalność prądową.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 1,5 mm² należy pamiętać o kilku kluczowych zasadach inżynieryjnych. Ze względu na wielodrutową strukturę żyły, konieczne jest stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych) przed umieszczeniem przewodu w zaciskach śrubowych aparatów elektrycznych. Zapobiega to przecinaniu pojedynczych drucików przez śrubę i gwarantuje stabilny styk elektryczny. Należy również przestrzegać dopuszczalnego promienia gięcia, aby nie uszkodzić struktury miedzi oraz izolacji PVC. Przewód powinien być układany w temperaturze otoczenia nie niższej niż +5°C, co zapewnia optymalną elastyczność polwinitu.

FAQ

• Czy ten przewód można kłaść bezpośrednio w tynku? Nie, przewody typu H07V-K (LGY) powinny być układane w rurkach instalacyjnych, korytach lub wewnątrz urządzeń. Nie są przeznaczone do bezpośredniego zalewania betonem lub tynkiem bez osłony.
• Jaka jest różnica między LGY a DY? LGY (H07V-K) posiada żyłę giętką (linkę), natomiast DY (H07V-U) posiada żyłę sztywną (drut). LGY jest znacznie łatwiejszy w montażu w szafach sterowniczych.
• Czy kolor niebieski ma znaczenie? Tak, w instalacjach elektrycznych kolor niebieski jest zarezerwowany dla przewodu neutralnego (N).
