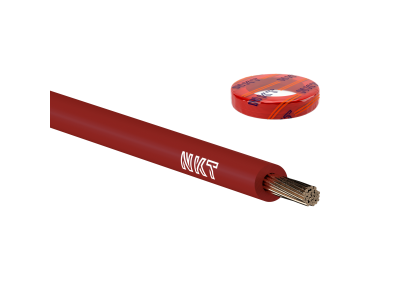

Przewód instalacyjny H07V-K (LGY) 1,5 450/750V, czerwony KRĄŻEK | 160001060C0100 Nkt

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 1,5 mm² to wysokiej klasy komponent elektroenergetyczny od renomowanego producenta NKT. Produkt charakteryzuje się konstrukcją opartą na wielodrutowej, giętkiej żyle miedzianej klasy 5, co znacząco ułatwia prowadzenie tras kablowych w miejscach o ograniczonej przestrzeni oraz w skomplikowanych układach szaf sterowniczych. Izolacja wykonana z polwinitu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne. Napięcie znamionowe 450/750V pozwala na szerokie spektrum zastosowań w instalacjach niskiego napięcia, gwarantując stabilność przesyłu energii i sygnałów sterujących.

• Przekrój 1,5 mm²: Optymalny do obwodów sterowniczych i sygnalizacyjnych.
• Giętkość klasy 5: Ułatwia formowanie wiązek i montaż w ciasnych korytach kablowych.
• Kolor czerwony: Ułatwia identyfikację konkretnych obwodów (np. sterowanie AC) zgodnie ze schematem elektrycznym.
• Wysoka jakość miedzi: Gwarantuje niską rezystancję i minimalne straty mocy.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z normą zharmonizowaną (H), co potwierdza jego pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe (07 - 450/750V), izolację polwinitową (V) oraz giętką strukturę żyły (K). Produkt spełnia rygorystyczne wymagania dotyczące instalacji wewnątrz urządzeń elektroenergetycznych oraz systemów automatyki przemysłowej.

Zastosowanie

Przewód LGY 1,5 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest dedykowany przede wszystkim do:

• Okablowania tablic rozdzielczych i szaf sterowniczych, gdzie wymagana jest duża elastyczność przewodów.
• Układania na stałe w rurkach instalacyjnych oraz systemach zamkniętych.
• Połączeń wewnątrz urządzeń elektroenergetycznych i aparatury sterowniczej.
• Montażu w pomieszczeniach suchych, zarówno natynkowo, jak i podtynkowo w rurach izolacyjnych.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 1,5 mm² należy zwrócić uwagę na odpowiednie przygotowanie końcówek żył. Ze względu na wielodrutową strukturę miedzi, zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych), co zapobiega rozwarstwianiu się drucików i zapewnia pewny styk w zaciskach śrubowych lub sprężynowych. Należy unikać przekraczania dopuszczalnego promienia gięcia, aby nie uszkodzić struktury izolacji PVC. Przewód powinien być układany w temperaturze otoczenia nie niższej niż +5°C, co zapobiega pękaniu izolacji podczas formowania.

FAQ

1. Czy przewód LGY 1,5 mm² może być stosowany na zewnątrz?
Przewód przeznaczony jest głównie do pracy wewnątrz budynków i urządzeń. W przypadku stosowania na zewnątrz, musi być prowadzony w szczelnych rurach osłonowych chroniących przed promieniowaniem UV i wilgocią.

2. Jaka jest różnica między H07V-K a LGY?
Są to oznaczenia tego samego typu przewodu – H07V-K to oznaczenie według normy zharmonizowanej, natomiast LGY to tradycyjne oznaczenie polskie.

3. Czy kolor czerwony ma znaczenie techniczne?
Kolor izolacji służy do identyfikacji obwodów. W automatyce kolor czerwony często oznacza obwody sterownicze prądu przemiennego (AC), jednak zawsze należy kierować się dokumentacją projektową danej instalacji.
