Przewód instalacyjny H07V-K (LGY) 1,5 450/750V czarny KRĄŻEK | WCA2101E005DA0O Eltrim

Opis i Kluczowe Cechy

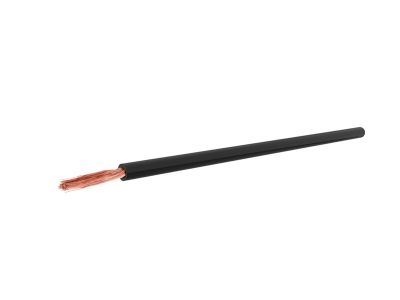

Przewód instalacyjny H07V-K, znany również pod polskim oznaczeniem LGY, to wysokiej klasy jednożyłowy kabel elektroenergetyczny wyprodukowany przez renomowaną firmę ELTRIM. Produkt charakteryzuje się przekrojem znamionowym żyły wynoszącym 1,5 mm², co pozwala na bezpieczne i stabilne przesyłanie energii w obwodach sterowniczych, sygnalizacyjnych oraz oświetleniowych. Konstrukcja przewodu opiera się na miedzianej żyle wielodrutowej giętkiej klasy 5, co w połączeniu z izolacją polwinitową (PVC) gwarantuje wyjątkową elastyczność i ułatwia prowadzenie kabla w ciasnych przestrzeniach rozdzielnic.

• Napięcie znamionowe: Przewód został zaprojektowany do pracy pod napięciem 450/750V, co czyni go uniwersalnym rozwiązaniem w instalacjach niskiego napięcia.
• Budowa żyły: Wielodrutowa struktura miedziana (K) zapewnia odporność na wielokrotne zginanie i ułatwia montaż końcówek tulejkowych.
• Izolacja: Wykonana z polwinitu (V) w kolorze czarnym, odporna na typowe czynniki występujące wewnątrz budynków.
• Wszechstronność: Możliwość pracy przy napięciu roboczym do 1000 V prądu zmiennego (AC) lub do 750V prądu stałego (DC) względem ziemi wewnątrz urządzeń.

Zgodność z Normami

Produkt został wykonany zgodnie z normą zharmonizowaną (H), co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania na terenie całej Unii Europejskiej. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: H oznacza normę zharmonizowaną, 07 wskazuje na napięcie znamionowe 450/750V, V określa izolację polwinitową, a K sygnalizuje giętką konstrukcję żyły do układania na stałe. Przewód spełnia rygorystyczne wymagania stawiane osprzętowi elektroenergetycznemu stosowanemu w budownictwie i przemyśle.

Zastosowanie

Przewód LGY 1,5 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest idealnym wyborem do:

• Okablowania szaf sterowniczych i rozdzielnic elektrycznych, gdzie wymagana jest duża giętkość przewodów.
• Układania w rurach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Montażu w zamkniętych korytkach kablowych oraz systemach kanałów instalacyjnych.
• Wykonywania połączeń wewnątrz urządzeń elektrycznych i opraw oświetleniowych.
• Obwodów kontrolnych i sygnalizacyjnych w automatyce przemysłowej.

Ważne: Przewodu nie należy układać bezpośrednio w rynnach, drabinkach ani otwartych korytarzach kablowych bez dodatkowej osłony.

Wskazówki Montażowe

Podczas instalacji przewodu H07V-K 1,5 mm² należy pamiętać o kilku kluczowych zasadach inżynieryjnych:

• Zakończenie żył: Ze względu na wielodrutową strukturę żyły, zaleca się stosowanie tulejek zaciskowych izolowanych lub nieizolowanych, aby zapewnić trwały styk i uniknąć przecinania pojedynczych drucików przez śruby zaciskowe.
• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzi oraz izolacji PVC.
• Temperatura pracy: Montaż powinien odbywać się w temperaturach zgodnych z deklaracją producenta, aby uniknąć pękania izolacji polwinitowej.
• Prowadzenie w rurach: Przy wciąganiu przewodu do rur instalacyjnych należy unikać nadmiernego naciągu mechanicznego.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewód H07V-K przeznaczony jest głównie do zastosowań wewnętrznych. W przypadku instalacji zewnętrznych musi być prowadzony w odpowiednich rurach osłonowych odpornych na promieniowanie UV.
• Jaki jest maksymalny prąd dla przekroju 1,5 mm²? Obciążalność prądowa zależy od sposobu ułożenia przewodu i temperatury otoczenia, jednak standardowo przyjmuje się, że przekrój 1,5 mm² jest optymalny dla obwodów oświetleniowych i sterowniczych.
• Czy przewód jest odporny na olej? Standardowa izolacja PVC (V) posiada ograniczoną odporność na substancje chemiczne i oleje; w środowiskach agresywnych zaleca się konsultację z dokumentacją techniczną producenta ELTRIM.
