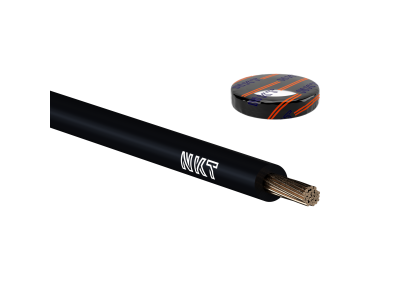

Przewód instalacyjny H07V-K (LGY) 1,5 450/750V, czarny KRĄŻEK | 160001057C0100 Nkt

Opis i Kluczowe Cechy

Przewód instalacyjny H07V-K (LGY) o przekroju 1,5 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach zasilania i sterowania. Produkt renomowanej marki NKT charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej klasy 5, co zapewnia wyjątkową elastyczność i ułatwia prowadzenie przewodu w ciasnych przestrzeniach szaf rozdzielczych. Izolacja wykonana z polwinitu (PVC) gwarantuje doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne. Napięcie znamionowe 450/750V pozwala na szerokie spektrum zastosowań w instalacjach niskiego napięcia, zapewniając stabilność przesyłu energii nawet przy zmiennych obciążeniach.

• Przekrój znamionowy: 1,5 mm² – idealny do obwodów sterowniczych i oświetleniowych.
• Giętkość: Klasa 5, ułatwiająca formowanie wiązek w korytach grzebieniowych.
• Kolor izolacji: Czarny, standardowo stosowany do identyfikacji faz lub połączeń prądowych.
• Materiał żyły: Czysta miedź, zapewniająca niską rezystancję i minimalne straty mocy.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z rygorystyczną normą zharmonizowaną (H), co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania na terenie całej Unii Europejskiej. Oznaczenie H07V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe (07 - 450/750V), izolację polwinitową (V) oraz giętką strukturę żyły (K). Produkt spełnia wymagania dyrektyw niskonapięciowych oraz standardów dotyczących materiałów izolacyjnych stosowanych w elektrotechnice, co jest kluczowe przy odbiorach technicznych instalacji przemysłowych.

Zastosowanie

Dzięki swojej uniwersalności, przewód LGY 1,5 mm² znajduje szerokie zastosowanie w wielu obszarach branży elektro-technicznej:

• Prefabrykacja rozdzielnic: Idealny do wykonywania mostków i połączeń wewnątrz szaf sterowniczych oraz tablic rozdzielczych.
• Automatyka przemysłowa: Wykorzystywany w układach sterowania i sygnalizacji.
• Instalacje podtynkowe i natynkowe: Przeznaczony do układania w rurkach instalacyjnych (peszlach) oraz zamkniętych korytach kablowych.
• Urządzenia elektroenergetyczne: Stosowany jako wewnętrzne okablowanie urządzeń pracujących w suchych pomieszczeniach.

Wskazówki Montażowe

Podczas montażu przewodu H07V-K 1,5 mm² należy zwrócić uwagę na kilka kluczowych aspektów technicznych. Ze względu na wielodrutową strukturę żyły, konieczne jest stosowanie odpowiednich tulejek zaciskowych (izolowanych lub nieizolowanych) przed umieszczeniem przewodu w zaciskach śrubowych lub sprężynowych. Zapobiega to rozwarstwianiu się drucików miedzianych i gwarantuje pewny styk elektryczny. Należy przestrzegać dopuszczalnego promienia gięcia, aby nie uszkodzić struktury izolacji polwinitowej. Przewód powinien być układany w miejscach suchych; w przypadku instalacji podtynkowych, musi znajdować się w rurach izolacyjnych chroniących przed wilgocią i bezpośrednim kontaktem z zaprawą budowlaną.

FAQ

1. Czy przewód H07V-K można stosować bezpośrednio w tynku?
Nie, przewody typu LGY (H07V-K) powinny być układane w rurkach instalacyjnych, korytach lub wewnątrz urządzeń. Nie są przeznaczone do bezpośredniego zalewania betonem lub tynkiem bez osłony.

2. Jaka jest różnica między LGY a DY?
LGY (H07V-K) posiada żyłę wielodrutową (linkę), co czyni go giętkim i łatwym w układaniu w szafach. DY (H07V-U) to przewód z żyłą jednodrutową (drut), który jest sztywniejszy i częściej stosowany w instalacjach podtynkowych budynkowych.

3. Czy czarny kolor izolacji ma znaczenie techniczne?
Kolor czarny jest standardowym oznaczeniem dla przewodów fazowych w instalacjach prądu przemiennego lub przewodów prądowych w układach sterowania, co ułatwia późniejszą konserwację i diagnostykę systemu.
