Przewód instalacyjny H07V-K (LGY) 1,5 450/750V biały /100m/ KRĄŻEK | 29134 Helukabel

Opis i Kluczowe Cechy

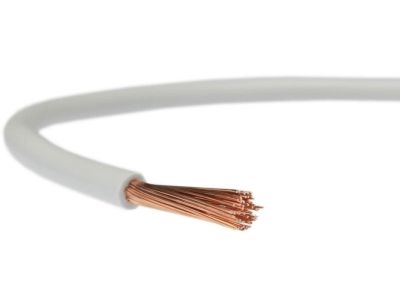

Przewód instalacyjny H07V-K (LGY) o przekroju znamionowym 1,5 mm² to wysokiej klasy produkt od renomowanego producenta Helukabel, zaprojektowany z myślą o profesjonalnych systemach elektroenergetycznych. Jest to przewód jednożyłowy, giętki (tzw. linka), co znacząco ułatwia manewrowanie w ciasnych przestrzeniach rozdzielnic oraz korytek. Izolacja wykonana ze specjalnego polichlorku winylu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie mechaniczne. Przewód charakteryzuje się napięciem znamionowym 450/750V, jednak dopuszczalne napięcie robocze przy instalacjach chronionych wynosi do 1000V dla prądu zmiennego (AC) oraz do 750V dla prądu stałego (DC) względem ziemi. Biały kolor izolacji pozwala na precyzyjną identyfikację obwodów zgodnie ze specyfikacją projektową.

Zgodność z Normami

Produkt został wykonany w ścisłym reżimie technologicznym i spełnia szereg rygorystycznych norm europejskich i międzynarodowych, co gwarantuje bezpieczeństwo i powtarzalność parametrów:

• DIN VDE 0285-525-2-31 / DIN EN 50525-2-31: Wytyczne dotyczące konstrukcji przewodów jednożyłowych bez powłoki o izolacji termoplastycznej.
• IEC 60227-3: Międzynarodowy standard dla przewodów o izolacji z PVC na napięcia znamionowe do 450/750V.
• Klasyfikacja ogniowa: Materiał izolacyjny wykazuje właściwości samogasnące, co ogranicza rozprzestrzenianie się płomienia w przypadku awarii instalacji.

Zastosowanie

Przewód H07V-K 1,5 mm² znajduje szerokie zastosowanie w nowoczesnym przemyśle oraz budownictwie kubaturowym. Idealnie nadaje się do:

• Okablowania wewnętrznego w szafach sterowniczych, rozdzielnicach elektrycznych oraz urządzeniach automatyki.
• Montażu wewnątrz opraw oświetleniowych, gdzie wymagana jest elastyczność żyły.
• Układania w rurach instalacyjnych (peszlach) montowanych na tynku lub pod tynkiem.
• Instalacji w zamkniętych systemach korytek kablowych.

Ważna uwaga: Zgodnie z wytycznymi technicznymi, przewodu nie należy układać bezpośrednio w otwartych rynnach, na drabinkach kablowych ani w korytarzach kablowych bez dodatkowej osłony mechanicznej.

Wskazówki Montażowe

Podczas prac instalacyjnych z przewodem LGY 1,5 mm² należy zwrócić uwagę na następujące aspekty techniczne:

• Zakończenie żył: Ze względu na wielodrutową strukturę żyły (klasa 5), końcówki przewodu muszą być zakończone tulejkami zaciskowymi, aby zapewnić prawidłowy styk w zaciskach śrubowych lub sprężynowych.
• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzi oraz izolacji PVC podczas układania w ciasnych przepustach.
• Moment dokręcania: W przypadku stosowania aparatury modułowej, należy stosować moment dokręcania zgodny z dokumentacją producenta osprzętu, co zapobiega przegrzewaniu się punktów styku.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewód H07V-K przeznaczony jest do pracy wewnątrz budynków lub w osłonach. Nie posiada on powłoki odpornej na bezpośrednie działanie promieniowania UV oraz warunków atmosferycznych.
• Jaka jest maksymalna temperatura pracy? Standardowa temperatura pracy dla izolacji PVC w tym modelu wynosi zazwyczaj do +70°C przy pracy ciągłej.
• Czy biały kolor ma znaczenie funkcjonalne? Kolorystyka ułatwia organizację i identyfikację faz lub obwodów sterowniczych w złożonych systemach automatyki, zgodnie z dokumentacją techniczną obiektu.
