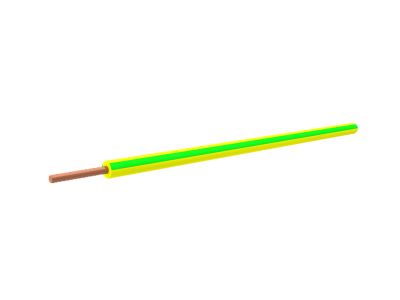

Przewód instalacyjny H05V-U (DY) 1,0 300/500V, żółto-zielony KRĄŻEK | 5907702818948 EK Elektrokabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-U (DY) o przekroju 1,0 mm² to wysokiej klasy komponent elektroenergetyczny, wyprodukowany przez renomowaną polską markę EK Elektrokabel. Produkt charakteryzuje się konstrukcją opartą na miedzianej żyle jednodrutowej (U), co zapewnia doskonałą przewodność elektryczną oraz sztywność ułatwiającą formowanie wewnątrz rozdzielnic. Izolacja wykonana z polwinitu (V) gwarantuje odpowiednią wytrzymałość dielektryczną oraz odporność na uszkodzenia mechaniczne. Napięcie znamionowe 300/500V (05) pozwala na bezpieczne stosowanie przewodu w szerokim spektrum instalacji niskonapięciowych.

• Żyła miedziana jednodrutowa: Zapewnia optymalne parametry przesyłowe i stabilność połączeń w zaciskach śrubowych.
• Izolacja PVC: Polwinitowa powłoka chroni przed czynnikami zewnętrznymi i ułatwia identyfikację dzięki trwałemu wybarwieniu żółto-zielonemu.
• Oznaczenie H05V-U: Zgodność z normą zharmonizowaną (H) ułatwia projektowanie instalacji na rynki europejskie.
• Kolorystyka ochronna: Żółto-zielona barwa izolacji jednoznacznie definiuje przeznaczenie przewodu jako żyły ochronnej (PE).

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami zharmonizowanymi, co potwierdza oznaczenie literowe H. Przewód spełnia wymagania techniczne dla napięć 300/500V, co czyni go bezpiecznym rozwiązaniem w instalacjach domowych i przemysłowych. Wykorzystanie miedzi o wysokiej czystości oraz atestowanego polwinitu sprawia, że przewód H05V-U od EK Elektrokabel jest zgodny z polskimi i europejskimi dyrektywami dotyczącymi bezpieczeństwa wyrobów elektrycznych.

Zastosowanie

Przewód H05V-U (DY) 1,0 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej oraz automatyce. Dzięki swojej konstrukcji jest idealnym wyborem do:

• Obwodów sygnalizacyjnych i kontrolnych: Precyzyjne przesyłanie sygnałów sterujących w szafach sterowniczych.
• Układania na stałe: Montaż w rurach instalacyjnych (peszlach) podtynkowych i natynkowych.
• Wnętrz urządzeń: Okablowanie wewnętrzne aparatury elektrycznej, oświetleniowej i rozdzielnic.
• Połączeń wyrównawczych: Wykorzystanie jako przewód ochronny w mniejszych odbiornikach energii.

Wskazówki Montażowe

Podczas instalacji przewodu H05V-U należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury miedzianej żyły jednodrutowej. Zaleca się stosowanie odpowiednich narzędzi do zdejmowania izolacji, które nie nacinają miedzi, co mogłoby prowadzić do osłabienia mechanicznego przewodu. W przypadku montażu w rurach instalacyjnych, należy upewnić się, że ich średnica pozwala na swobodne przeciągnięcie przewodów bez ryzyka przetarcia izolacji. Moment dokręcania w zaciskach aparatury modułowej powinien być zgodny z dokumentacją techniczną danego urządzenia, aby zapewnić trwały styk elektryczny bez deformacji żyły.

FAQ

• Czy przewód H05V-U można kłaść bezpośrednio w tynku? Nie, przewody typu DY (H05V-U) powinny być układane w rurach instalacyjnych, korytkach lub wewnątrz obudów urządzeń.
• Co oznacza skrót H05V-U? H oznacza normę zharmonizowaną, 05 to napięcie znamionowe 300/500V, V to izolacja polwinitowa, a U oznacza żyłę miedzianą jednodrutową.
• Czy ten przewód nadaje się do instalacji siłowych? Przekrój 1,0 mm² jest dedykowany głównie do obwodów sterowniczych, sygnalizacyjnych i oświetleniowych o mniejszym obciążeniu, zgodnie z projektem instalacji.
