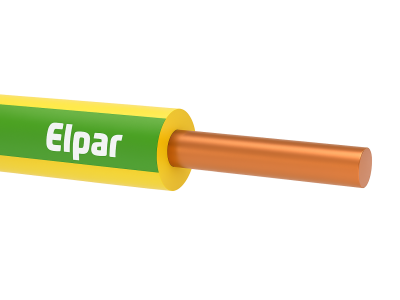

Przewód instalacyjny H05V-U (DY) 1,0 300/500V, żółto-zielony KRĄŻEK | 5901854404233 Elpar

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-U (DY) o przekroju 1,0 mm² to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną firmę ELPAR. Produkt został wykonany zgodnie z normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa. Oznaczenie napięcia znamionowego 300/500V (05) predysponuje go do pracy w instalacjach o średnim obciążeniu napięciowym. Kluczowym elementem konstrukcyjnym jest żyła miedziana jednodrutowa (U), która charakteryzuje się doskonałą przewodnością elektryczną oraz sztywnością ułatwiającą formowanie wewnątrz rozdzielnic. Izolacja wykonana z polwinitu (V) w kolorze żółto-zielonym jednoznacznie identyfikuje przewód jako ochronny (PE), co jest kluczowe dla zachowania standardów bezpieczeństwa w każdej instalacji elektrycznej.

• Przekrój znamionowy: 1,0 mm² zapewnia optymalne parametry dla obwodów sterowniczych i sygnalizacyjnych.
• Konstrukcja żyły: Jednodrutowa miedź (klasa 1) gwarantuje stabilność mechaniczną połączeń.
• Izolacja PVC: Specjalnie dobrany polwinit chroni przed uszkodzeniami mechanicznymi i wpływem czynników zewnętrznych.
• Kolorystyka: Żółto-zielona barwa izolacji ułatwia szybką identyfikację funkcji przewodu w systemie.

Zgodność z Normami

Przewód H05V-U (DY) spełnia rygorystyczne wymagania norm zharmonizowanych, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania. Zastosowanie izolacji polwinitowej (PVC) jest zgodne z normami dotyczącymi materiałów elektroizolacyjnych, zapewniając odporność na rozprzestrzenianie płomienia. Produkt posiada certyfikację pozwalającą na jego stosowanie w profesjonalnych instalacjach budowlanych i przemysłowych na terenie całej Unii Europejskiej.

Zastosowanie

Dzięki swojej specyfikacji, przewód ELPAR znajduje szerokie zastosowanie w branży elektroinstalacyjnej. Jest idealnym rozwiązaniem do:

• Układania na stałe w rurach instalacyjnych (peszlach) montowanych podtynkowo lub natynkowo.
• Wykonywania połączeń wewnątrz urządzeń elektrycznych, szaf sterowniczych i rozdzielnic.
• Budowy obwodów sygnalizacyjnych, kontrolnych oraz pomocniczych w automatyce przemysłowej.
• Zastosowań w oświetleniu, gdzie wymagany jest przewód o wysokiej sztywności i precyzyjnym przekroju.

Wskazówki Montażowe

Podczas montażu przewodu H05V-U 1,0 mm² należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury jednodrutowej żyły miedzianej. Zaleca się stosowanie odpowiednich narzędzi do zdejmowania izolacji, które nie naruszą powierzchni miedzi. W przypadku montażu w rurach instalacyjnych, należy unikać nadmiernego naciągania przewodu. Moment dokręcania w zaciskach śrubowych powinien być dostosowany do zaleceń producenta osprzętu, aby zapewnić trwały styk elektryczny bez deformacji żyły. Przewód przeznaczony jest do pracy w środowiskach suchych, wewnątrz budynków.

FAQ

1. Czy przewód H05V-U można stosować bezpośrednio w tynku?
Nie, przewody typu DY (H05V-U) powinny być układane w rurach instalacyjnych lub korytkach, które zapewniają dodatkową ochronę mechaniczną.

2. Co oznacza skrót H05V-U?
H oznacza normę zharmonizowaną, 05 to napięcie znamionowe 300/500V, V to izolacja polwinitowa, a U oznacza żyłę jednodrutową.

3. Czy ten przewód nadaje się do instalacji zewnętrznych?
Przewód ten jest dedykowany do układania na stałe wewnątrz pomieszczeń. W przypadku zastosowań zewnętrznych wymagane jest umieszczenie go w odpowiednich osłonach odpornych na promieniowanie UV i wilgoć.
