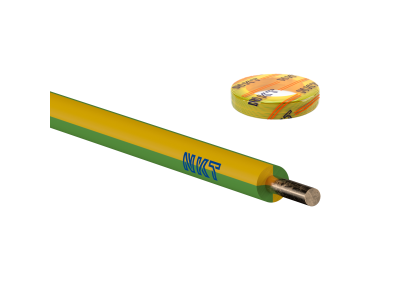

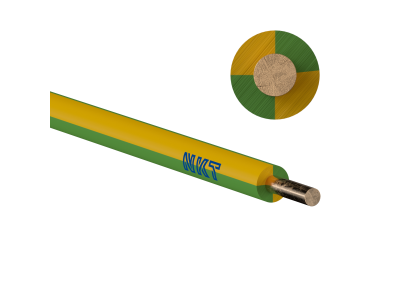

Przewód instalacyjny H05V-U (DY) 1,0 300/500V, żółto-zielony KRĄŻEK

Informacja o Produkcie

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-U (DY) o przekroju 1,0 mm² to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną firmę NKT. Oznaczenie H05V-U wskazuje na produkt wykonany według normy zharmonizowanej (H), przystosowany do pracy pod napięciem znamionowym 300/500V (05). Konstrukcja opiera się na miedzianej żyle jednodrutowej (U), która gwarantuje doskonałą przewodność elektryczną oraz sztywność ułatwiającą formowanie wewnątrz rozdzielnic. Izolacja wykonana z polwinitu (V) w kolorze żółto-zielonym jednoznacznie identyfikuje przewód jako ochronny (PE), co jest kluczowe dla bezpieczeństwa każdej instalacji elektrycznej. Produkt dostarczany jest w wygodnej formie krążka, co ułatwia transport i odwijanie podczas prac montażowych.

Przekrój znamionowy: 1,0 mm² zapewnia optymalne parametry dla obwodów sterowniczych i sygnalizacyjnych.
Napięcie znamionowe: 300/500V pozwala na bezpieczne stosowanie w standardowych instalacjach niskiego napięcia.
Materiał żyły: Czysta miedź zapewnia niską rezystancję i długowieczność połączeń.
Izolacja PVC: Polwinitowa powłoka chroni przed uszkodzeniami mechanicznymi i wpływem czynników zewnętrznych.

Zgodność z Normami

Przewód H05V-U został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami zharmonizowanymi, co potwierdza litera 'H' w jego oznaczeniu. Spełnienie tych standardów gwarantuje pełną kompatybilność z europejskimi systemami elektroenergetycznymi oraz bezpieczeństwo użytkowania w obiektach budowlanych. Produkt przeszedł testy jakościowe w zakresie wytrzymałości dielektrycznej oraz odporności izolacji na starzenie, co czyni go niezawodnym wyborem dla profesjonalnych instalatorów.

Zastosowanie

Dzięki swojej charakterystyce, przewód DY 1,0 mm² znajduje szerokie zastosowanie w branży elektro-technicznej. Jest dedykowany przede wszystkim do:

Budowy obwodów sygnalizacyjnych, kontrolnych i sterowniczych w automatyce przemysłowej.
Układania na stałe w rurach instalacyjnych (peszlach) montowanych podtynkowo lub natynkowo.
Okablowania wewnętrznego w urządzeniach elektrycznych, szafach sterowniczych i rozdzielnicach.
Realizacji połączeń ochronnych w oprawach oświetleniowych i sprzęcie AGD.

Wskazówki Montażowe

Podczas montażu przewodu H05V-U należy zwrócić uwagę na promień gięcia, aby nie uszkodzić miedzianej struktury żyły jednodrutowej. Zaleca się stosowanie odpowiednich narzędzi do zdejmowania izolacji, które nie nacinają miedzi, co mogłoby prowadzić do osłabienia mechanicznego przewodu. W przypadku montażu w rurach instalacyjnych, należy unikać nadmiernego naciągania przewodu. Moment dokręcania w zaciskach śrubowych powinien być dobrany zgodnie z dokumentacją techniczną osprzętu, aby zapewnić trwały styk elektryczny bez deformacji żyły.

FAQ

Czy przewód H05V-U można układać bezpośrednio w tynku? Nie, przewody typu DY (H05V-U) powinny być układane w rurach instalacyjnych, korytkach lub wewnątrz obudów urządzeń.
Co oznacza kolor żółto-zielony? Jest to kolor zarezerwowany wyłącznie dla przewodów ochronnych (PE), służących do zapewnienia ochrony przeciwporażeniowej.
Jaka jest różnica między H05V-U a H07V-U? Główną różnicą jest napięcie znamionowe; H05V-U jest dedykowany do 300/500V, natomiast H07V-U do 450/750V.
