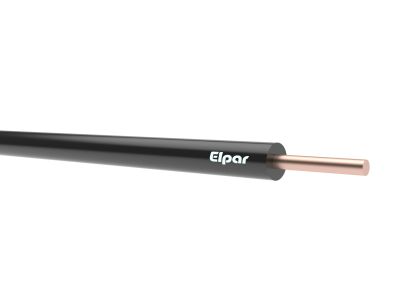

Przewód instalacyjny H05V-U (DY) 1,0 300/500V, czarny KRĄŻEK | 5901854404202 Elpar

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-U (DY) o przekroju 1,0 mm² to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną markę ELPAR. Produkt charakteryzuje się konstrukcją opartą na miedzianej, jednodrutowej żyle (klasa 1), co gwarantuje doskonałą przewodność elektryczną oraz sztywność ułatwiającą formowanie wewnątrz rozdzielnic. Izolacja wykonana z polwinitu (PVC) zapewnia wysoką odporność na przebicia elektryczne oraz czynniki mechaniczne, przy zachowaniu napięcia znamionowego na poziomie 300/500V. Czarny kolor powłoki pozwala na jednoznaczną identyfikację fazową lub sygnałową w złożonych systemach automatyki.

• Przekrój znamionowy: 1,0 mm² umożliwia bezpieczne prowadzenie prądów w obwodach sterowniczych i sygnalizacyjnych.
• Konstrukcja żyły: Jednodrutowa (U) zapewnia stabilność połączeń w zaciskach śrubowych i sprężynowych.
• Izolacja polwinitowa (V): Gwarantuje trwałość i odporność na starzenie w warunkach wnętrzowych.
• Napięcie znamionowe: 300/500V pozwala na szerokie zastosowanie w instalacjach niskiego napięcia.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co potwierdza jego dopuszczenie do obrotu i stosowania na terenie całej Unii Europejskiej. Oznaczenie H05V-U precyzyjnie definiuje parametry techniczne: H oznacza zgodność z normami zharmonizowanymi, 05 określa napięcie znamionowe 300/500V, V wskazuje na izolację z polwinitu, a U na sztywną żyłę jednodrutową. Produkt spełnia rygorystyczne wymagania bezpieczeństwa pożarowego oraz jakościowego stawiane przez polskie i europejskie normy branżowe.

Zastosowanie

Przewód H05V-U (DY) 1,0 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest dedykowany przede wszystkim do:

• Układania na stałe w rurach instalacyjnych (peszlach) montowanych pod tynkiem lub na tynku.
• Wykonywania połączeń wewnątrz urządzeń elektrycznych, szaf sterowniczych i rozdzielnic.
• Budowy obwodów sygnalizacyjnych, kontrolnych oraz pomiarowych.
• Systemów oświetleniowych, gdzie wymagana jest precyzja i trwałość połączeń.

Wskazówki Montażowe

Podczas montażu przewodu H05V-U należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury miedzianej żyły. Zaleca się stosowanie odpowiednich narzędzi do zdejmowania izolacji, które nie nacinają miedzi, co zapobiega późniejszym pęknięciom zmęczeniowym. W przypadku montażu w rurach instalacyjnych, należy unikać nadmiernego naciągania przewodu. Moment dokręcania w zaciskach aparatury modułowej powinien być zgodny z dokumentacją techniczną danego urządzenia, co zapewni optymalny styk elektryczny i zapobiegnie przegrzewaniu się punktów połączeniowych.

FAQ

• Czy przewód można kłaść bezpośrednio w tynku? Nie, przewody typu H05V-U (DY) powinny być układane w rurach instalacyjnych lub korytach, które zapewniają dodatkową ochronę mechaniczną.
• Jaka jest dopuszczalna temperatura pracy? Standardowo dla izolacji polwinitowej temperatura pracy wynosi od -5°C do +70°C przy układaniu na stałe.
• Czy produkt jest sprzedawany w krążkach? Tak, przewód dostarczany jest w wygodnej formie krążka, co ułatwia jego odwijanie i minimalizuje ryzyko splątania podczas prac instalacyjnych.
