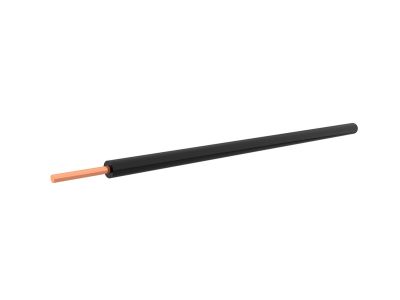

Przewód instalacyjny H05V-U (DY) 0,75 300/500V, czarny KRĄŻEK | 5907702818702 EK Elektrokabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-U (DY) o przekroju 0,75 mm² to wysokiej klasy komponent elektroinstalacyjny wyprodukowany przez renomowaną polską markę EK Elektrokabel. Produkt został wykonany zgodnie z normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa. Oznaczenie 05 wskazuje na napięcie znamionowe rzędu 300/500V, co czyni go idealnym rozwiązaniem do systemów sterowania i sygnalizacji. Żyła miedziana o konstrukcji jednodrutowej (U) zapewnia doskonałą przewodność elektryczną oraz sztywność ułatwiającą formowanie przewodu wewnątrz rozdzielnic. Izolacja wykonana z polwinitu (V) w kolorze czarnym charakteryzuje się wysoką odpornością na przebicia oraz uszkodzenia mechaniczne, zachowując przy tym odpowiednią elastyczność podczas prac montażowych.

• Przekrój znamionowy: 0,75 mm² pozwala na stabilne przesyłanie sygnałów w obwodach kontrolnych.
• Napięcie znamionowe: 300/500V umożliwia bezpieczną pracę w większości standardowych aplikacji niskonapięciowych.
• Materiał żyły: Czysta miedź gwarantuje niską rezystancję i długowieczność połączeń.
• Typ izolacji: Polwinit PVC zapewnia skuteczną ochronę dielektryczną i termiczną.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania norm zharmonizowanych, co potwierdza symbol H w jego nazwie. Przewód jest produkowany zgodnie z europejskimi dyrektywami dotyczącymi bezpieczeństwa wyrobów elektrycznych. Zastosowanie izolacji polwinitowej sprawia, że przewód jest samogasnący i nie rozprzestrzenia płomienia, co jest kluczowe dla zachowania standardów przeciwpożarowych w nowoczesnym budownictwie i przemyśle.

Zastosowanie

Przewód H05V-U (DY) 0,75 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektro-technicznych. Jest dedykowany przede wszystkim do:

• Budowy obwodów sygnalizacyjnych, kontrolnych i sterowniczych w automatyce przemysłowej.
• Układania na stałe w rurkach instalacyjnych (peszlach) podtynkowych i natynkowych.
• Okablowania wewnętrznego w urządzeniach elektrycznych, maszynach oraz rozdzielnicach modułowych.
• Systemów oświetleniowych, gdzie wymagana jest precyzja i trwałość połączeń jednodrutowych.

Wskazówki Montażowe

Podczas montażu przewodu H05V-U należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury jednodrutowej żyły miedzianej. Zaleca się układanie w rurach instalacyjnych zamkniętych lub listwach elektroinstalacyjnych, co chroni izolację przed bezpośrednim działaniem czynników zewnętrznych. Dzięki sztywnej konstrukcji (U), przewód doskonale trzyma nadany mu kształt, co pozwala na estetyczne i uporządkowane prowadzenie tras kablowych wewnątrz szaf sterowniczych. Przed podłączeniem należy upewnić się, że końcówki są odpowiednio odizolowane, a zaciski śrubowe dokręcone z momentem zgodnym ze specyfikacją osprzętu.

FAQ

• Czy ten przewód można stosować bezpośrednio w tynku? Nie, przewody typu H05V-U (DY) powinny być układane w rurach instalacyjnych lub wewnątrz obudów urządzeń.
• Co oznacza skrót DY? Jest to starsze, polskie oznaczenie odpowiadające normie zharmonizowanej H05V-U, gdzie D oznacza drut, a Y izolację polwinitową.
• Czy przewód nadaje się do ruchomych odbiorników? Nie, ze względu na jednodrutową żyłę (U), przewód przeznaczony jest wyłącznie do układania na stałe. Do odbiorników ruchomych należy stosować linki (H05V-K).
