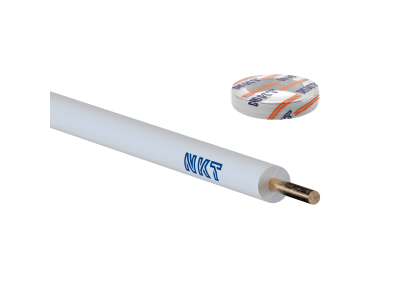

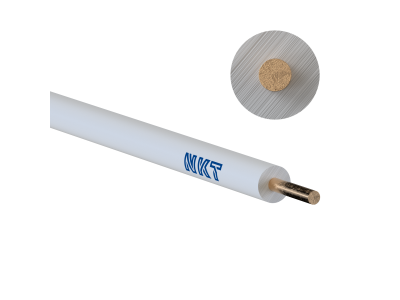

Przewód instalacyjny H05V-U (DY) 0,75 300/500V, biały KRĄŻEK | 172104008C0100 Nkt

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-U (DY) o przekroju 0,75 mm² to wysokiej klasy rozwiązanie od renomowanego producenta NKT, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Oznaczenie H05V-U wskazuje na przewód wykonany według normy zharmonizowanej (H), przystosowany do pracy pod napięciem znamionowym 300/500V (05). Konstrukcja opiera się na miedzianej żyle jednodrutowej (U), która gwarantuje doskonałą przewodność elektryczną oraz sztywność ułatwiającą formowanie wewnątrz rozdzielnic. Izolacja wykonana z polwinitu (V) w kolorze białym zapewnia nie tylko skuteczną ochronę przed przebiciami, ale także odporność na typowe czynniki mechaniczne występujące podczas montażu wewnątrz budynków.

• Przekrój znamionowy: 0,75 mm² pozwala na precyzyjne prowadzenie sygnałów w obwodach kontrolnych.
• Napięcie znamionowe: 300/500V umożliwia bezpieczne stosowanie w standardowych instalacjach niskiego napięcia.
• Materiał żyły: Czysta miedź zapewnia niską rezystancję i długowieczność połączeń.
• Typ żyły: Jednodrutowa (sztywna), idealna do stabilnego montażu w zaciskach śrubowych i sprężynowych.
• Izolacja: Polwinit PVC o wysokich właściwościach dielektrycznych.

Zgodność z Normami

Produkt został wyprodukowany zgodnie z rygorystycznymi normami zharmonizowanymi, co potwierdza symbol 'H' w jego nazwie. Oznacza to pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości dla przewodów elektroenergetycznych. Przewód spełnia wymagania dotyczące odporności na rozprzestrzenianie płomienia, co jest kluczowe dla bezpieczeństwa pożarowego w obiektach użyteczności publicznej oraz przemysłowych. Wykorzystanie materiałów zgodnych z dyrektywami środowiskowymi gwarantuje, że produkt jest bezpieczny zarówno dla instalatora, jak i użytkownika końcowego.

Zastosowanie

Przewód H05V-U (DY) 0,75 mm² znajduje szerokie zastosowanie w branży automatyki i elektroinstalacji. Jest dedykowany przede wszystkim do:

• Obwodów sygnalizacyjnych: Przesyłanie informacji o stanie urządzeń w systemach sterowania.
• Obwodów kontrolnych: Łączenie elementów sterowniczych w szafach rozdzielczych.
• Montażu wewnątrz urządzeń: Idealny do okablowania wewnętrznego opraw oświetleniowych oraz aparatury modułowej.
• Instalacji podtynkowych i natynkowych: Przeznaczony do układania na stałe w rurach instalacyjnych (peszlach) oraz korytach kablowych, gdzie wymagana jest trwałość i niezawodność.

Wskazówki Montażowe

Podczas pracy z przewodem H05V-U 0,75 mm² należy pamiętać o zachowaniu odpowiedniego promienia gięcia, aby nie uszkodzić struktury miedzianej żyły jednodrutowej. Zaleca się stosowanie profesjonalnych narzędzi do zdejmowania izolacji, które nie nacinają miedzi, co zapobiega osłabieniu mechanicznemu przewodu. W przypadku montażu w rurach instalacyjnych, należy unikać nadmiernego naciągania przewodu. Dzięki białej izolacji, przewód ten doskonale sprawdza się w miejscach, gdzie estetyka i czytelność oznaczeń wewnątrz rozdzielnicy mają kluczowe znaczenie dla późniejszej konserwacji systemu.

FAQ

1. Czy przewód H05V-U można układać bezpośrednio w tynku?
Nie, przewody typu DY (H05V-U) powinny być układane w rurach instalacyjnych, kanałach kablowych lub wewnątrz obudów urządzeń, aby zapewnić im odpowiednią ochronę mechaniczną.

2. Jaka jest różnica między H05V-U a H07V-U?
Główną różnicą jest napięcie znamionowe. H05V-U jest certyfikowany na 300/500V, natomiast H07V-U na 450/750V. Wybór zależy od specyfiki danej instalacji i wymagań projektowych.

3. Czy ten przewód nadaje się do ruchomych odbiorników?
Nie, ze względu na jednodrutową żyłę (U), przewód ten jest przeznaczony wyłącznie do układania na stałe. Do odbiorników ruchomych należy stosować przewody giętkie typu linka (np. H05V-K).
