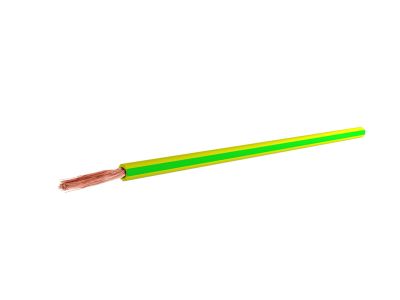

Przewód instalacyjny H05V-K (LGY) 1,0 300/500V, żółto-zielony KRĄŻEK | G-105511 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 1,0 mm² to wysokiej klasy rozwiązanie dedykowane do profesjonalnych systemów elektroenergetycznych i automatyki przemysłowej. Produkt renomowanego producenta TF-Kable charakteryzuje się miedzianą żyłą wielodrutową o 5. klasie giętkości, co znacząco ułatwia prowadzenie kabla w ciasnych korytach kablowych oraz wewnątrz szaf sterowniczych. Izolacja wykonana z polichlorku winylu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność mechaniczną przy napięciu znamionowym 300/500V. Żółto-zielona kolorystyka izolacji jednoznacznie identyfikuje przewód jako żyłę ochronną (PE), co jest kluczowe dla zachowania najwyższych standardów bezpieczeństwa w instalacjach elektrycznych.

• Przekrój 1,0 mm²: Optymalny do obwodów sterowniczych i sygnalizacyjnych.
• Klasa giętkości 5: Umożliwia łatwe formowanie wiązek i montaż w miejscach o ograniczonym promieniu gięcia.
• Termika pracy: Maksymalna temperatura żyły podczas pracy ciągłej wynosi +70°C, co gwarantuje stabilność parametrów elektrycznych.
• Wygodne opakowanie: Produkt dostarczany w formie krążka, co ułatwia odwijanie i minimalizuje ryzyko splątania przewodu podczas prac instalacyjnych.

Zgodność z Normami

Przewód H05V-K został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Produkt spełnia wymagania normy VDE, co jest gwarancją jakości na rynkach międzynarodowych. W zakresie bezpieczeństwa pożarowego, przewód posiada klasyfikację reakcji na ogień Eca zgodnie z normą EN 50399. Dodatkowo, izolacja jest odporna na rozprzestrzenianie płomienia na pojedynczym kablu, co potwierdzają testy zgodne z arkuszem IEC/EN 60332-1-2. Dzięki tym certyfikatom, projektanci i wykonawcy mogą mieć pewność, że instalacja spełnia aktualne przepisy budowlane i techniczne.

Zastosowanie

Dzięki swojej elastyczności i wytrzymałości, przewód LGY 1,0 mm² znajduje szerokie zastosowanie w wielu obszarach elektrotechniki:

• Prefabrykacja rozdzielnic: Idealny do wykonywania połączeń wyrównawczych i ochronnych wewnątrz szaf rozdzielczych.
• Automatyka przemysłowa: Wykorzystywany w układach sterowania maszyn i urządzeń, gdzie wymagana jest wysoka odporność na drgania.
• Oświetlenie: Stosowany wewnątrz opraw oświetleniowych oraz w systemach zasilania awaryjnego.
• Elektronika: Połączenia wewnętrzne w urządzeniach elektrycznych wymagających pewnego uziemienia.

Wskazówki Montażowe

Podczas instalacji przewodu H05V-K należy zwrócić uwagę na zakres temperatur otoczenia, który dla układania na stałe powinien mieścić się w granicach od -5°C do +50°C. Przekroczenie tych wartości może wpłynąć na elastyczność izolacji PVC. Ze względu na linkową strukturę żyły (klasa 5), przy montażu w zaciskach śrubowych lub sprężynowych bezwzględnie zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych). Zapobiega to rozwarstwianiu się drucików miedzianych, zapewnia pełny styk elektryczny i eliminuje ryzyko przegrzewania się punktu połączenia. Należy również zachować odpowiedni promień gięcia, aby nie doprowadzić do trwałego uszkodzenia struktury miedzi.

FAQ

• Czy ten przewód może być stosowany na zewnątrz? Przewody typu H05V-K są przeznaczone głównie do układania wewnątrz budynków, w rurkach instalacyjnych, kanałach zamkniętych lub wewnątrz urządzeń. Nie są zalecane do bezpośredniego wystawienia na działanie promieniowania UV i warunków atmosferycznych bez dodatkowej osłony.
• Co oznacza skrót H05V-K? Jest to oznaczenie według normy zharmonizowanej: H – przewód wykonany według normy zharmonizowanej, 05 – napięcie znamionowe 300/500V, V – izolacja z PVC, K – żyła giętka do układania na stałe (klasa 5).
• Jaka jest różnica między LGY a H05V-K? Są to oznaczenia tożsame w polskiej praktyce elektroinstalacyjnej; LGY to tradycyjne polskie oznaczenie przewodu linkowego o izolacji polwinitowej, natomiast H05V-K to oznaczenie zgodne z europejską normą zharmonizowaną.
