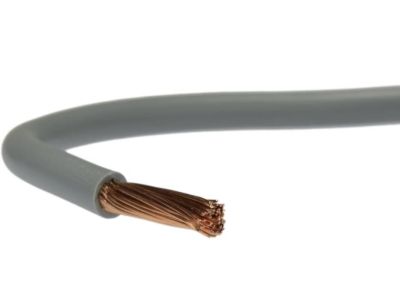

Przewód instalacyjny H05V-K (LGY) 1,0 300/500V, szary KRĄŻEK | 5907702813660 EK Elektrokabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 1,0 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach sterowania i rozdziału energii. Produkt charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej klasy 5, co w połączeniu z izolacją polwinitową (PVC) gwarantuje doskonałą elastyczność oraz odporność na uszkodzenia mechaniczne podczas układania. Napięcie znamionowe 300/500V pozwala na bezpieczną pracę w większości standardowych obwodów sterowniczych i sygnalizacyjnych.

• Wysoka elastyczność: Dzięki zastosowaniu żyły wielodrutowej (klasa K), przewód idealnie układa się w korytach grzebieniowych i ciasnych przestrzeniach szaf rozdzielczych.
• Izolacja PVC: Specjalnie dobrany polwinit zapewnia skuteczną ochronę dielektryczną oraz ułatwia zdejmowanie izolacji przy użyciu standardowych narzędzi monterskich.
• Kolorystyka: Szara powłoka ułatwia identyfikację konkretnych obwodów w złożonych systemach automatyki, zgodnie z dokumentacją techniczną projektu.
• Polska produkcja: Wykonanie przez renomowaną firmę EK Elektrokabel gwarantuje powtarzalność parametrów i najwyższą jakość miedzi.

Zgodność z Normami

Przewód został wykonany zgodnie z europejską normą zharmonizowaną (H), co potwierdza jego uniwersalność i bezpieczeństwo stosowania na terenie całej Unii Europejskiej. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: norma zharmonizowana (H), napięcie znamionowe 300/500V (05), izolacja polwinitowa (V) oraz giętka żyła do układania na stałe (K). Produkt spełnia rygorystyczne wymagania dotyczące bezpieczeństwa pożarowego oraz standardów przewodności elektrycznej dla miedzi elektrolitycznej.

Zastosowanie

Przewód LGY 1,0 mm² znajduje szerokie zastosowanie w nowoczesnej elektrotechnice, szczególnie tam, gdzie wymagana jest precyzja i niezawodność połączeń:

• Prefabrykacja szaf: Idealny do okablowania tablic rozdzielczych, szaf sterowniczych oraz pulpitów operatorskich.
• Instalacje wewnątrz urządzeń: Stosowany w połączeniach wewnętrznych maszyn, urządzeń elektronicznych i aparatury kontrolno-pomiarowej.
• Systemy oświetleniowe: Wykorzystywany w oprawach oświetleniowych oraz systemach sterowania oświetleniem.
• Montaż w rurkach: Przeznaczony do układania na stałe w rurkach instalacyjnych, kanałach zamkniętych oraz instalacjach podtynkowych i natynkowych w pomieszczeniach suchych.

Wskazówki Montażowe

Aby zapewnić długowieczność instalacji i bezpieczeństwo użytkowania, podczas montażu należy przestrzegać następujących zasad:

• Zakończenie żył: Ze względu na wielodrutową strukturę żyły, końcówki przewodu należy bezwzględnie zakończyć tulejkami zaciskowymi (izolowanymi lub nieizolowanymi). Zapobiega to rozwarstwianiu się drucików i gwarantuje pewny styk w zaciskach śrubowych lub sprężynowych.
• Promień gięcia: Należy unikać zbyt ostrych załamań, które mogłyby osłabić strukturę izolacji lub doprowadzić do pękania pojedynczych drucików miedzi.
• Środowisko pracy: Przewód jest dedykowany do pracy w pomieszczeniach suchych. W przypadku narażenia na wilgoć, należy stosować odpowiednie dławnice i uszczelnienia w obudowach.
• Moment dokręcania: W przypadku stosowania złączek śrubowych, należy stosować moment dokręcania zgodny ze specyfikacją producenta osprzętu, aby nie uszkodzić tulejki i żyły.

FAQ

1. Czy przewód H05V-K można stosować bezpośrednio w ziemi?
Nie, przewody typu LGY (H05V-K) nie posiadają wzmocnionej powłoki zewnętrznej odpornej na wilgoć i uszkodzenia mechaniczne występujące w gruncie. Są przeznaczone do układania wewnątrz budynków, w rurach lub obudowach.

2. Jaka jest różnica między LGY a H05V-K?
LGY to tradycyjne polskie oznaczenie, natomiast H05V-K to oznaczenie według normy zharmonizowanej. W praktyce oba terminy odnoszą się do tego samego typu giętkiego przewodu jednożyłowego.

3. Czy ten przewód nadaje się do zasilania silników trójfazowych?
Przekrój 1,0 mm² jest zazwyczaj stosowany w obwodach sterowania. Do zasilania silników należy dobrać przekrój przewodu na podstawie mocy urządzenia, prądu znamionowego oraz dopuszczalnego spadku napięcia.
