Przewód instalacyjny H05V-K (LGY) 1,0 300/500V różowy /100m/ KRĄŻEK | 4510083 Lapp Kabel

Opis i Kluczowe Cechy

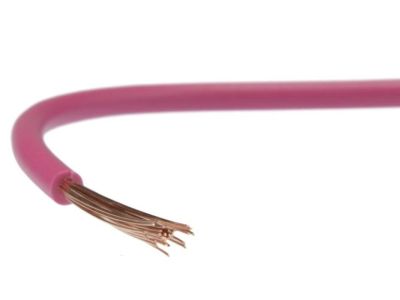

Przewód instalacyjny H05V-K (LGY) 1,0 300/500V w kolorze różowym (symbol 4510083) to przewód jednożyłowy z żyłą miedzianą wielodrutową giętką, zaprojektowany do układania na stałe w rurkach instalacyjnych, układach zamkniętych oraz wnętrzach urządzeń elektroenergetycznych. Przeznaczony do pracy w suchych pomieszczeniach, zarówno na, jak i podtynkowo. Izolacja z polwinitu zapewnia odporność na wilgoć i chemikalia, a kolorowa żyła ułatwia identyfikację w instalacjach.

• Napięcie znamionowe 300/500V: Spełnia wymagania dla instalacji niskiego napięcia, przeznaczony do układania na stałe w budynkach mieszkalnych i przemysłowych.
• Żyła miedziana wielodrutowa giętka (K): Ułatwia montaż w trudno dostępnych miejscach, takich jak szafy rozdzielcze czy tablice sterownicze, redukując ryzyko uszkodzenia izolacji podczas układania.
• Izolacja z polwinitu (V): Odporna na działanie wilgoci, olejów i większości chemikaliów stosowanych w instalacjach elektrycznych, co wydłuża żywotność przewodu.
• Kolor żyły różowy: Umożliwia szybką identyfikację przewodu w gęstej instalacji, zgodnie z normami kolorystyki przewodów (np. w instalacjach jednofazowych).
• Długość 100m na krążku: Wystarczająca ilość do dużych instalacji lub kilkunastu odcinków przyłączeniowych w szafach sterowniczych.

Zgodność z Normami

Przewód H05V-K 1,0 300/500V spełnia wymagania zharmonizowanej normy europejskiej oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach zgodnych z dyrektywami Unii Europejskiej i normami PN-HD 361 S3.

Zastosowanie

Przewód instalacyjny H05V-K znajduje szerokie zastosowanie w instalacjach elektrycznych, zarówno w budownictwie mieszkaniowym, jak i przemysłowym.

• Okablowanie tablic rozdzielczych i szaf sterowniczych – giętka żyła ułatwia prowadzenie przewodów w gęstych układach.
• Układanie na stałe w rurkach instalacyjnych (na i podtynkowo) w suchych pomieszczeniach.
• Stale zabezpieczone połączenia wewnątrz urządzeń elektroenergetycznych (np. silniki, styczniki).
• Instalacje sygnalizacyjne i sterownicze, gdzie wymagana jest trwała izolacja i identyfikowalność przewodów.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Podczas układania unikać nadmiernego zginania przewodu – minimalny promień gięcia powinien wynosić co najmniej 4-krotną średnicę zewnętrzną kabla. Po ułożeniu przewodu w rurce lub urządzeniu, należy zabezpieczyć końcówki przed wilgocią i uszkodzeniami mechanicznymi. Dobór odpowiednich akcesoriów (np. tulejek zaciskowych) powinien być zgodny z zaleceniami producenta urządzenia.

FAQ

• Czy przewód H05V-K nadaje się do układania na zewnątrz? Przewód przeznaczony jest do stosowania w suchych pomieszczeniach. Do instalacji zewnętrznych należy stosować przewody z odpowiednim stopniem ochrony IP lub odpornością na UV.
• Jaki jest maksymalny prąd obciążenia dla żyły 1,0 mm²? Maksymalny prąd obciążenia nie został podany w danych produktu. Należy go dobrać zgodnie z normą PN-HD 60364-5-52 lub tabelami obciążalności prądowej dla przewodów układanych w rurkach.
• Czy kolor żyły różowy jest zgodny z normami? Tak, kolor różowy jest standardowym oznaczeniem dla przewodów fazowych w instalacjach jednofazowych (np. L2 w układzie L1, L2, N, PE).
