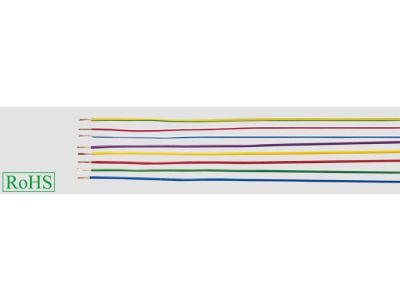

Przewód instalacyjny H05V-K (LGY) 1,0 300/500V niebiesko-biały /100m/ KRĄŻEK | 29377 Helukabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 1,0 mm² to wysokiej klasy jednożyłowy kabel elektroenergetyczny, wyprodukowany przez renomowaną markę Helukabel. Produkt charakteryzuje się wyjątkową elastycznością, co uzyskano dzięki zastosowaniu wielodrutowej żyły miedzianej klasy 5. Izolacja wykonana ze specjalnego polichlorku winylu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie mechaniczne. Unikalna kolorystyka niebiesko-biała ułatwia identyfikację konkretnych obwodów w złożonych systemach automatyki, co znacząco przyspiesza prace serwisowe i montażowe. Napięcie znamionowe 300/500V pozwala na bezpieczną eksploatację w większości standardowych układów sterowania i sygnalizacji.

• Przekrój 1,0 mm²: Optymalny do przesyłania sygnałów sterujących oraz zasilania odbiorników o niskim poborze prądu.
• Wysoka elastyczność: Konstrukcja typu linka ułatwia układanie w ciasnych korytach kablowych i przepustach.
• Izolacja PVC: Odporna na typowe obciążenia termiczne występujące wewnątrz rozdzielnic.
• Kolorystyka: Wyraźne oznaczenie niebiesko-białe dla precyzyjnej organizacji okablowania.

Zgodność z Normami

Przewód H05V-K został zaprojektowany i wykonany w ścisłym oparciu o rygorystyczne normy europejskie i międzynarodowe. Spełnia wymagania normy DIN VDE 0281 część 3, co gwarantuje powtarzalność parametrów technicznych każdej partii materiału. Zgodność z dokumentem harmonizacyjnym HD 21.3 S3 oraz międzynarodową normą IEC 60227-3 potwierdza, że produkt jest dopuszczony do stosowania w instalacjach profesjonalnych na terenie całej Unii Europejskiej. Materiały użyte do produkcji są wolne od substancji szkodliwych zgodnie z dyrektywami środowiskowymi.

Zastosowanie

Dzięki swojej konstrukcji, przewód LGY 1,0 mm² znajduje szerokie zastosowanie w profesjonalnym sektorze elektroinstalacyjnym. Jest to podstawowy element wykorzystywany przy prefabrykacji szaf sterowniczych oraz tablic rozdzielczych. Może być stosowany do okablowania wewnętrznego w urządzeniach elektronicznych i elektrycznych. Dopuszcza się jego układanie w pomieszczeniach suchych, zarówno w instalacjach natynkowych, jak i podtynkowych, pod warunkiem zastosowania odpowiednich rur izolacyjnych lub zamkniętych kanałów instalacyjnych. Jest niezastąpiony w systemach automatyki przemysłowej, gdzie wymagana jest wysoka niezawodność połączeń.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury miedzianej linki. Zaleca się stosowanie odpowiednich tulejek zaciskowych na końcach żył, co zapewnia trwały i pewny styk elektryczny w zaciskach śrubowych lub sprężynowych. Przewód powinien być układany w temperaturze otoczenia nie niższej niż +5°C, aby uniknąć pękania izolacji PVC. W szafach sterowniczych warto prowadzić przewody w dedykowanych korytach grzebieniowych, co zapewnia odpowiednią cyrkulację powietrza i ułatwia późniejszą diagnostykę układu.

FAQ

• Czy ten przewód można stosować na zewnątrz? Nie, przewody typu H05V-K są przeznaczone do pracy wewnątrz budynków, w pomieszczeniach suchych. Do zastosowań zewnętrznych należy użyć przewodów o wyższym stopniu ochrony i odporności na promieniowanie UV.
• Jaka jest maksymalna temperatura pracy żyły? Standardowa izolacja PVC pozwala na pracę żyły w temperaturze do +70°C przy obciążeniu ciągłym.
• Co oznacza skrót LGY? Jest to polskie oznaczenie literowe odpowiadające zharmonizowanemu symbolowi H05V-K, oznaczające przewód elektroenergetyczny o żyle miedzianej wielodrutowej giętkiej (L) w izolacji polwinitowej (Y).
